Sincronización de música Beat Box (6 / 7 paso)

Paso 6: Construir el circuito

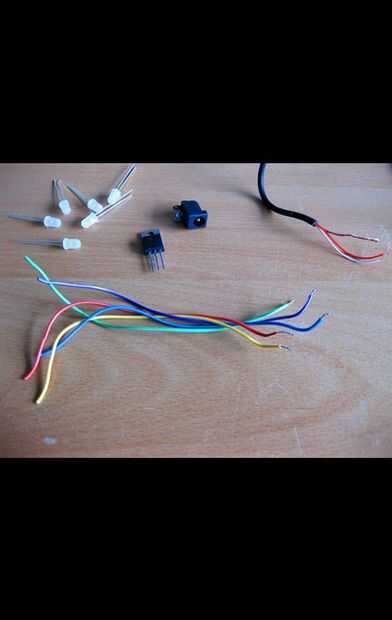

1. Asegúrese de que tiene todos los materiales para hacer el circuito. Y bastantes cables eléctricos para conectar los componentes.

2. antes de construir el circuito, primero debemos poner el cable de audio a través de todo en la parte posterior.

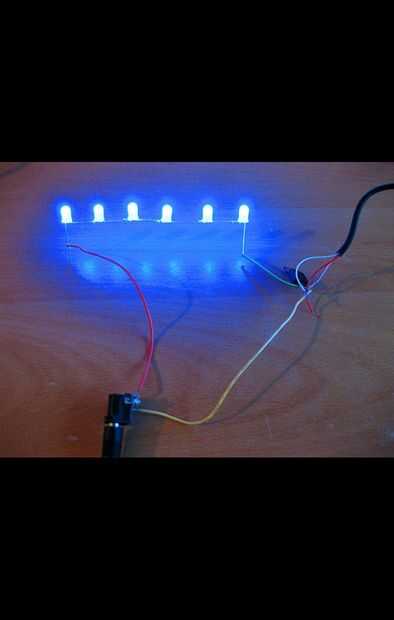

3. construir el circuito y probarlo. La mejor manera de probarlo es a través de su salida de audio del ordenador. Asegúrese de que el audio en su computadora es al 100% y luego probarlo.

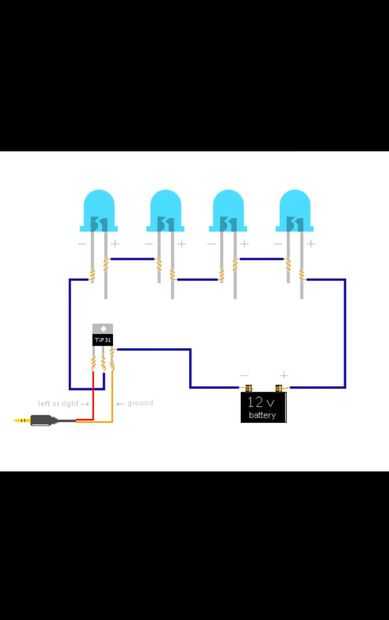

Circuito: Polo positivo del adaptador va a la pata positiva del LED primero. Siguiente las otras 5 seguimiento de LED. Gancho de la pierna negativo desde el primer LED a la pata del positivo del segundo LED. Conectar la pata negativa desde el segundo LED a la pata positiva del LED tercera y así sucesivamente. El LED negativo desde el último LED va a la patilla central del TIP31.
Luego enganche el eje derecho del TIP31 al polo negativo del adaptador.
Los que hay ahora queda conectar el cable de audio. Enganchar el rojo o el alambre blanco del cable de audio del pin izquierdo del TIP31. Y conecte el cable de tierra del cable de audio a la patilla derecha del TIP31.

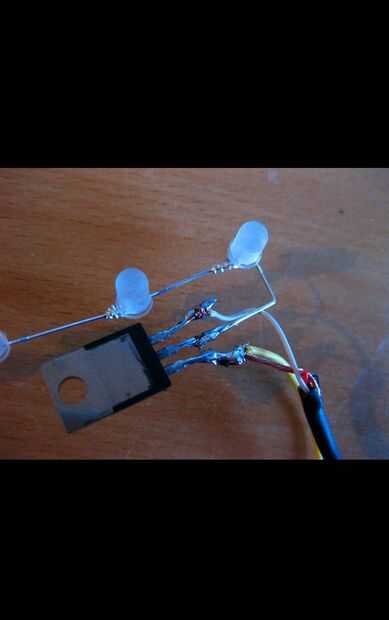

Para más detalles por favor ver foto 1, el circuito.

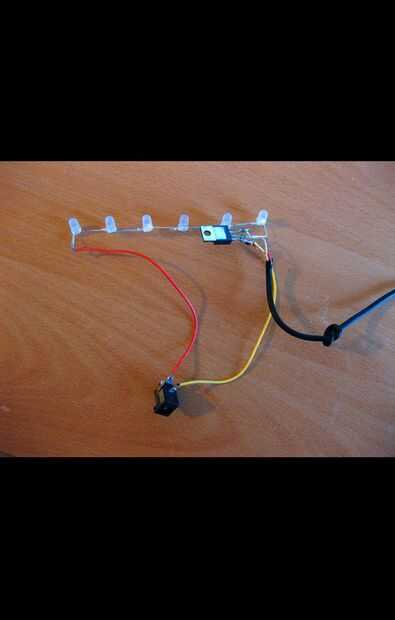

4. Si el circuito funciona, soldar todos los componentes entre sí por lo que el circuito permanece juntos bonito y fuerte y no se desmoronan.

Cuando termine con estos pasos es hora de terminar!

Si tienes problemas para conseguir el circuito para trabajar, puede intentar configurarlo primero en una placa de circuito.
