Paso 4: Estructura interna
1. utilizando las dimensiones que en el archivo de CAD, cortar las cuatro piezas Al bar en un inglete vio.

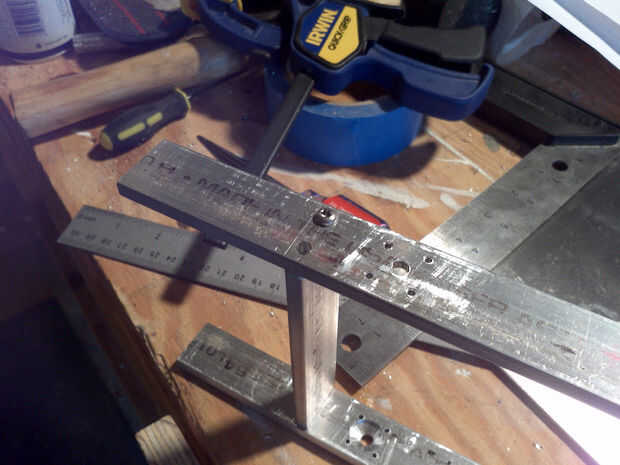

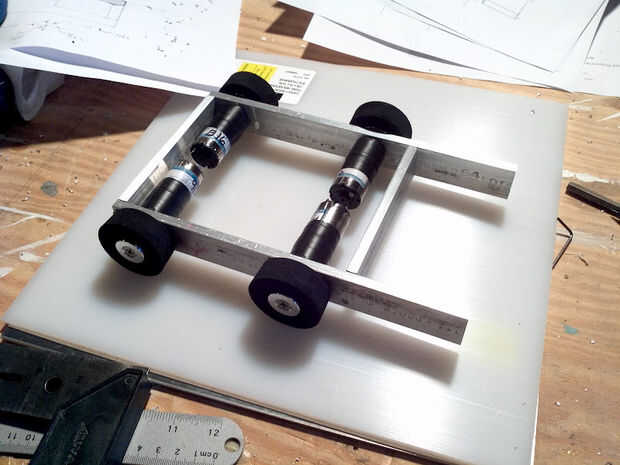

2. Perfore y aprovechar agujeros de rosca 6-32 como se indica en la primera foto. Fijar las juntas frontales (detrás de las mandíbulas) con tornillos de máquina de cabeza; Utilice tornillos de cabeza plana en las articulaciones posteriores (de lo contrario los tornillos de cabeza troncocónica rozará las ruedas). La segunda imagen muestra esta cerca.
3. Corte el ángulo de las mandíbulas: en cada riel, coloque el ángulo y marcar con un punzón de cero. La inclinación debe comenzar en el frente apenas un poco por encima de la parte inferior de la barandilla y cuesta a la tímida apenas superior del riel transversal. El ángulo real de inclinación no es tan importante como asegurándose de que los ángulos de ambos largueros coinciden con tan cerca como sea posible. El ángulo de corte a mano alzada con una sierra de calar; Go lento! Luego, coloque lo rieles de lado a lado en un tornillo de banco y un archivo hasta que ambos estén razonablemente liso. Una vez más, no tiene que ser perfecto, simplemente "lo suficientemente cerca".

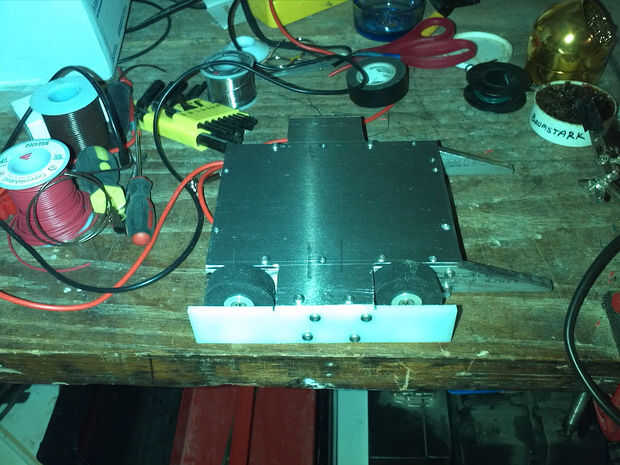

La última imagen muestra los ángulos. En mi caso, yo realmente cortar más adelante en la construcción, por lo tanto, la imagen que muestra más de la Asamblea.
Los soportes del motor son bastante complicados por su propia cuenta; Les voy a explicar en el siguiente paso.
