Paso 2: entrada

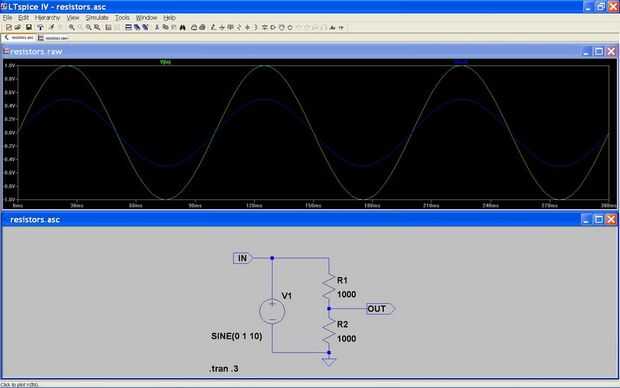

Echa un vistazo en el esquema llamado resistors.asc. Verás que hay un circuito que incluye una fuente de tensión, un par de resistencias, un nodo de salida marcada, una tierra y una línea de comandos de texto. Echemos un vistazo a cada uno. Ahora es un buen momento para abrir el archivo de circuito ligado abajo.
Tierra:
Este es el componente más crítico en su esquema. DEBE tener un campo conectado al menos un punto en el circuito o usted conseguirá resultados muy extraños de sus simulaciones.
La fuente de tensión:
Si están poniendo una tensión en un circuito, deberá decirle si es AC o DC (o algo más complejo), la tensión de lo que es, la "resistencia interna" de la fuente, etc.. Puede introducir los parámetros haciendo clic derecho con el puntero de la fuente. Todo lo que realmente necesita es la resistencia para simulaciones simples.
Resistencias:
Las resistencias son bastante fáciles de entender. Simplemente haga clic derecho para definir el valor de la resistencia. Ignorar otros parámetros que podrían estar escondido allí.
Etiquetado como entrada y salida de los nodos:
Sólo nombres para los nodos en el circuito que son usuario ambiente. - utilizar nombres como "salida", "entrada", etc..
La Directiva de la simulación:
la declaración de .tran dice el simulador de cómo desea que el circuito a simular. Se trata de un simulador de dominio de tiempo que significa analiza el circuito en diferentes puntos en el tiempo. Usted necesita decirle lo que debe ser el paso de tiempo máximo y cuánto la simulación debe funcionar en "circuito-tiempo", no en tiempo real. Si dices el simulador para correr durante 10 segundos de tiempo de circuito y establece el paso de tiempo máximo en segundos 0,001, analizar el circuito de parada (10 seg/0,001 seg) luego de al menos 10.000 veces.
Cuando se ejecuta la simulación, el voltaje en cada nodo en el circuito y las corrientes de entrada y salida de cada nodo se calcula y se guardarán en cada paso de tiempo. Toda esa información estará disponible para representar en una pantalla como una pantalla de osciloscopio (tiempo del eje horizontal, voltaje o corriente en el eje vertical. Alternativamente, también puede enviar la salida a un archivo de audio .wav que se puede jugar en un equipo, grabarla en un CD o convertir a mp3 para reproducir en tu reproductor de mp3. Más en eso más tarde...
