Paso 4: Interruptores y potenciómetro de Tempo
Bien, ahora vamos a los interruptores y tempo potenciómetro de alambre.
Se utiliza:
-2 interruptores de palanca
-2 resistencias de 2KOhm
-El potenciómetro de 10KOhm

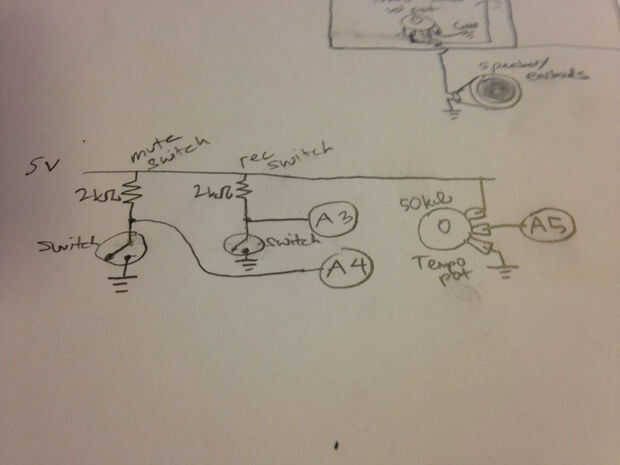

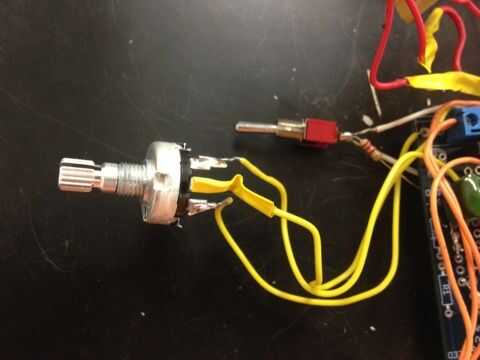

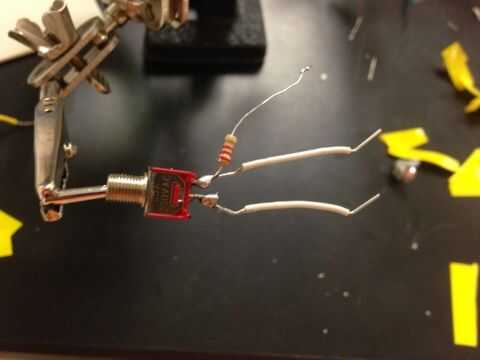

Para los interruptores, conecte un resistor de 2kOhm a 5V y luego el otro extremo de la resistencia a ambos un extremo del interruptor y A3 y A4 en la salida. El interruptor mute en A4, y el interruptor record va en A3. Conecte el otro extremo del interruptor a tierra. Para el pote de tempo, conecte el extremo alto a 5V y el extremo más bajo a la tierra. Enviar el pin medio sobre el potenciómetro a A5 en el Arduino. Es probablemente una buena idea para comprender cómo estos funcionan. Cuando el interruptor está abierto, no corriente atraviesa el circuito, por lo tanto, no hay tensión cae en la resistencia, lo que significa que el pin analógico Lee 5V. Sin embargo, cuando un interruptor está cerrado, actual atraviesa y todo el voltaje cae en la resistencia. Esto hace que la lectura en el 0V pin analógico. El potenciómetro puede ser considerado como un "divisor de tensión"; el mando cambia la cantidad de resistencia que es a cada lado de la clavija media a A5. El Arduino va a leer una tensión entre 0 y 5V, que cambiará dependiendo de la posición del potenciómetro.
