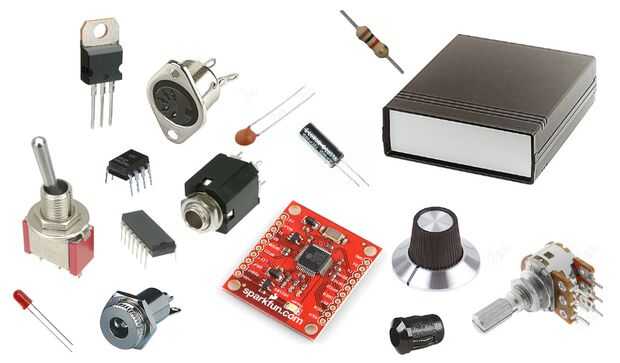

Paso 1: Lista de piezas
potenciómetro de doble-banda 10K (1 x) (preferiblemente logarítmica pero lineal es aceptable)
resistencias de 120R (2 x)
resistencias de 220R (x 3)
resistencia de 1,2 K de (1 x) (1K probablemente estaría bien)
resistencias de 10K (4 x)
resistencia de 22K (1 x)
condensador cerámico de 100nF (1 x)
condensador electrolítico de 1uF (1 x)
Optoelectrónica
(1 x) 6N139 optoisolator (6N138 es pin compatible con sustituto)
LED (2 x) de su elección
Semiconductores de
regulador de voltaje 7805 (1 x)
(1 x) BC549 transistor (o prácticamente cualquier transistor NPN)
(1 x) 74LS00 quad 2-input puerta del NAND
Junta de rotura de SparkFun VS1103B (1 x)
Hardware
(x 2) 180 º 5 pines chasis Montar enchufes DIN
(1/2 x) Conector de audio de su elección - utilicé una toma de jack estéreo de 1/4 de pulgada
toma de corriente DC (1 x) y la correspondiente fuente de alimentación (nada entre 9V y 12V es fino)
interruptor SPST (1 x)
(1 x) perilla para potenciómetro
recinto del proyecto (1 x)
Biseles de LED (2 x)
pilares de PCB autoadhesivas (4 x)
(2 x) perno 10 encabezado tiras con emparejar tomas * (paso de pin de 2.5 mm)
toma de DIP de 8 pines (1 x)
(1 x) 14 pin DIP socket
Placa perforada (pistas de 60 orificios x 24)
Hilo trenzado
