Paso 3: Diseño de placa perforada
![]()
![]()
![]()

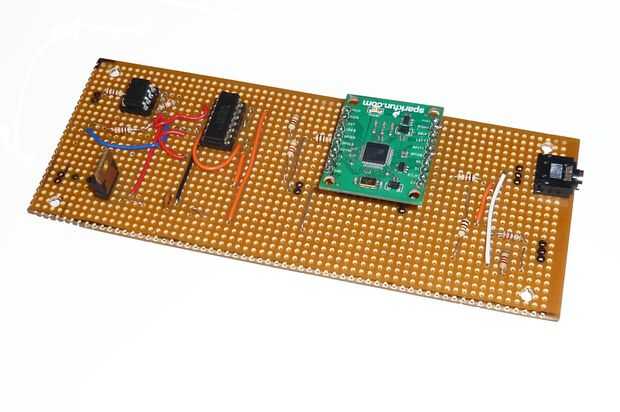

Aquí es el diseño de la placa perforada para el proyecto. Si no puede conseguir los conectores y cabezales de perno para el montaje de la Junta de rotura de VS1103 a la placa de circuito principal - no se preocupe, puede hacer lo que hice y sólo tiene que utilizar un alambre en su lugar. En segundo lugar, usted puede notar que no incluyo el transistor para el LED de actividad MIDI. El LED funcionará, pero no se encenderá para arriba tan brillantemente.

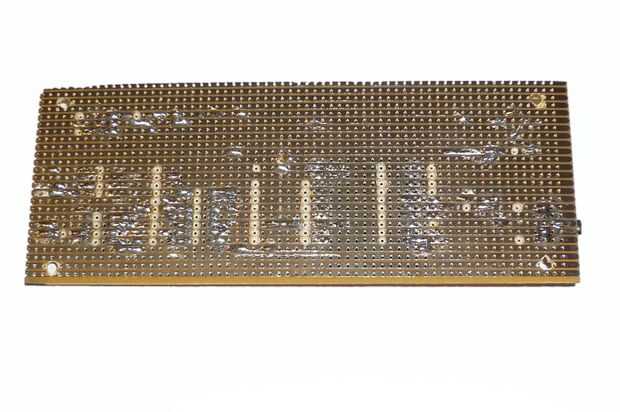

No te olvides de todos los saltos de pista, especialmente en resistencias. Usted puede hacer los saltos de pista con una broca pequeña; un cuchillo o si eres muy elegante puede utilizar un cortador de pista de la placa perforada.

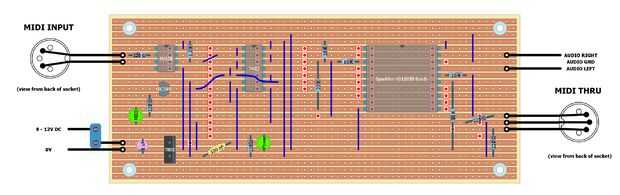

Diagrama de resolución completa:
