Sintetizador de MIDI VS1103b (4 / 6 paso)

Paso 4: Control de volumen

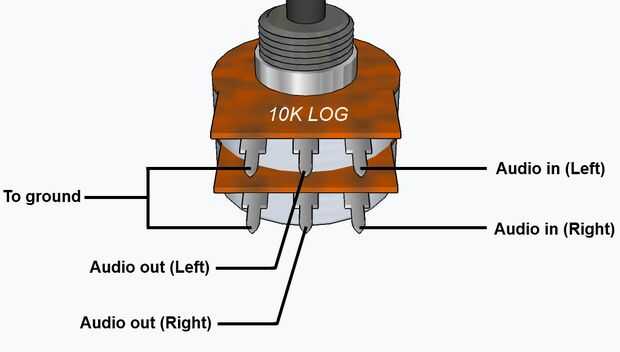

El control de volumen en este circuito viene en forma de un potenciómetro doble-banda - una banda para cada uno de los dos canales estéreos. Esto funciona por ser configurado como dos divisores de voltaje ajustables, enviando cantidades diferentes de la señal a tierra y por lo tanto reducir o aumentar el volumen.

Te recomiendo que utilizar un potenciómetro de doble banda logarítmica de 10K para esto. Si no consigue un pote logarítmico. entonces no te preocupes - lineal va a hacer muy bien también. Si usted no puede conseguir una olla de doble banda (a veces llamada un producto estéreo) puede utilizar dos potenciómetros independientes de regulares aunque esto es menos conveniente.

Si usted decidió dejar de lado el control de volumen todos juntos, sólo tiene que conectar las salidas de audio en el tablero a los conectores de audio.
