Sintetizador de MIDI VS1103b (5 / 6 paso)

Paso 5: recinto

utilicé un recinto de MOTEC M que es fabricado por Recintos del OKW. Por supuesto, puede utilizar cualquier recinto sin embargo encontré este ser perfecto ya que es apenas el tamaño correcto y tiene también desmontable paneles frontal y trasero de aluminio para mecanizado fácil de orificios para interruptores etc..

Medir los agujeros para los componentes y taladrar los agujeros en su recinto. Me pareció necesario utilizar un taladro escalonado de bits para las tomas de MIDI, aunque en el pasado he perforado un agujero más pequeño y lo presentó a la dimensión correcta.

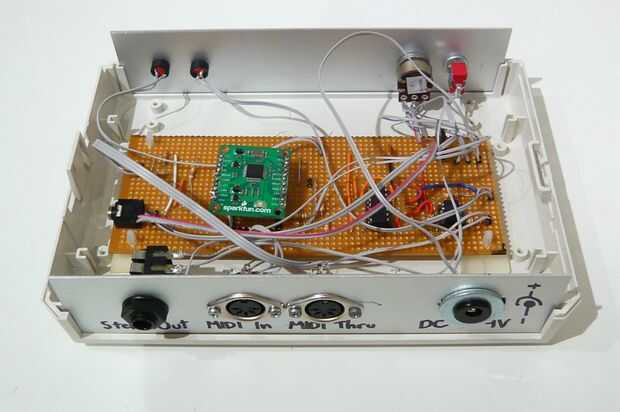

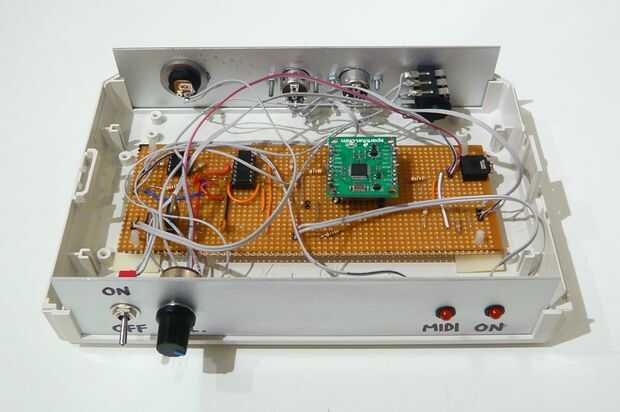

Una vez que han soldado los componentes de la Junta y haber conectado la placa de componentes con que se vuelan los plomos, prueba del circuito. Si todo va bien luego fije los pilares auta-adhesivos del PCB a la placa de circuito y luego pegarlas a la caja.

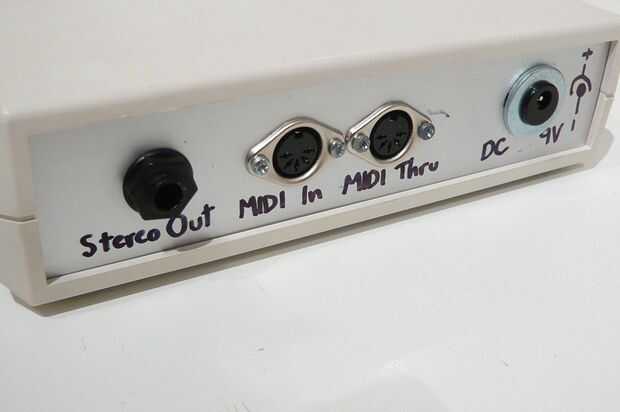

Te darás cuenta que en mis fotos, la toma de corriente de DC en la parte trasera se sujeta con una arandela grande. Esto es porque había reciclado este recinto de un proyecto anterior y hubo un recorte sobrado.
