Sintetizador de Nand caos (1 / 4 paso)

Paso 1: Herramientas y materiales

Los materiales y herramientas que necesitará para este build son principalmente componentes electrónicos, podría encontrar todo cerca de donde vives. Usted probablemente será capaz de encontrar todo en línea.

Materiales:

  • X1, Chip 4093 IC oscilador cuádruple.
  • X1, zócalo de 14 pines.
  • X1, LED: color que siempre va a hacer, aunque yo recomiendo un LED de color rojo como que se utilizará para indicar si el sintetizador es.

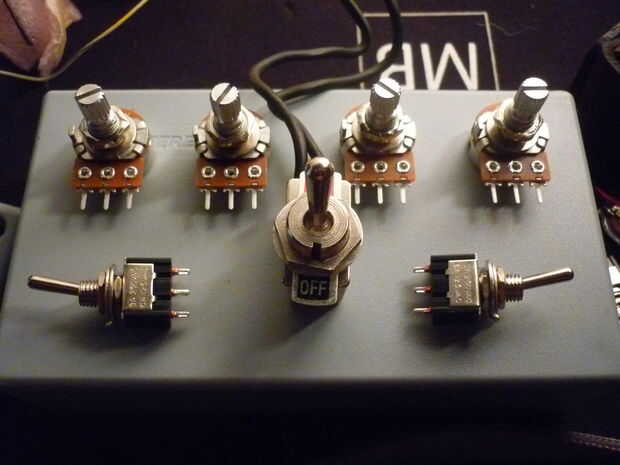

  • X2, 1 Mega Ohm lineal Variables resistencias o potenciómetros.
  • X1, 100 K lineal resistencia Variable o potenciómetro.
  • X1, resistencia de Audio Variable de 100 K o el potenciómetro.
  • X1, interruptor SPST.
  • X2, interruptor SPDT.
  • X1, resistencia de 1 kilo Ohm.
  • X4, 100 resistencias de Kil Ohm.
  • X4, condensadores cerámicos de 100 nF.
  • X1, condensador electrolítico de 2.2 uF.
  • X1, condensador electrolítico de 100 uF.
  • X1, cuarto de pulgada o media una pulgada mono jack hembra.
  • X1, DC Jack o un clip de batería de 9V.
  • X1, proyecto caja o recinto de algún tipo.
  • X4, perillas para los potenciómetros, sólo si lo deseas.

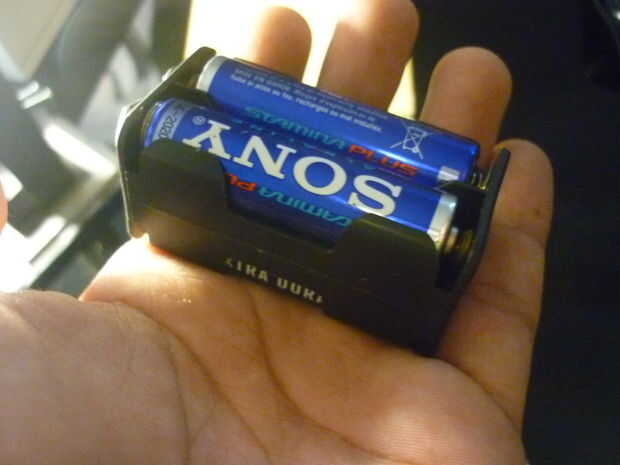

  • X1, batería de 9V o usted podría tener también 4XAA funcionando con menos tensión. (Tenía baterías de AA poner alrededor, eso es lo que utilicé) - éstas son opcionales si usted está usando la batería de 9V Clip en vez de un DC Jack.

Herramientas:

  • Alambre, probablemente sobre un metro y medio o así. (5 pies)

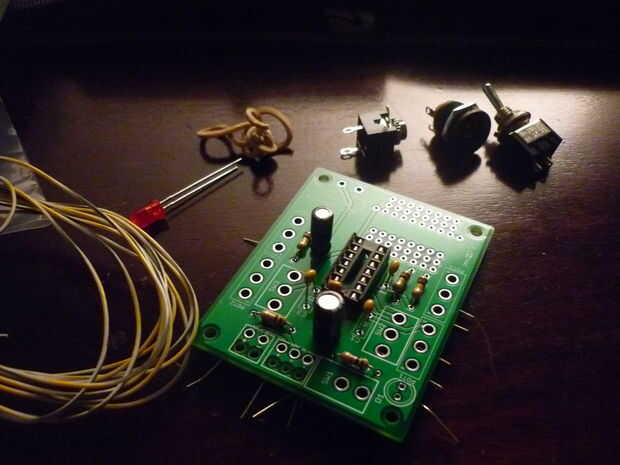

  • Un PCB, puede comprar un PCB llano o comprar una hecha de antemano uno aquí.
  • Brocas de taladro y otros.
  • Tornillos de curso.
  • Soldadura de hierro.
  • De la soldadura.
  • Pinzas.

Las herramientas habituales.
