Paso 5: Soldadura todo juntos

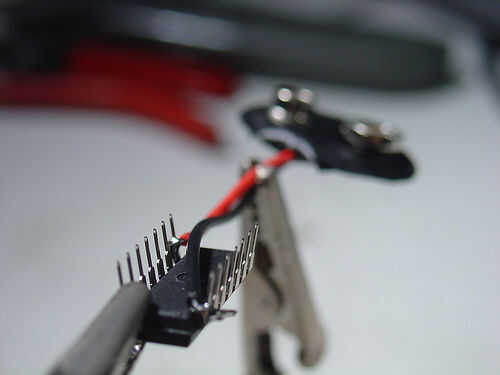

Comience con el conector de alimentación. Dejar tal vez de diez centímetros de alambre, si acaso algo sale mal y deberás cortarlo y reutilizarla. Cuando usted la soldadura el suelo y 9 V en el lugar, ayudará a recordar dónde están las cosas.
Desde aquí, me gusta el circuito de "trasplante": tienes la placa al lado de la viruta es para soldar en y poco a poco hacia componentes de la placa el chip. Esto es una manera de asegurarse de que no has olvidado nada. Asegúrese de que usted no se olvide que la orientación es diferente si tu chip es boca abajo y su tablero es derecho-lado-para arriba!

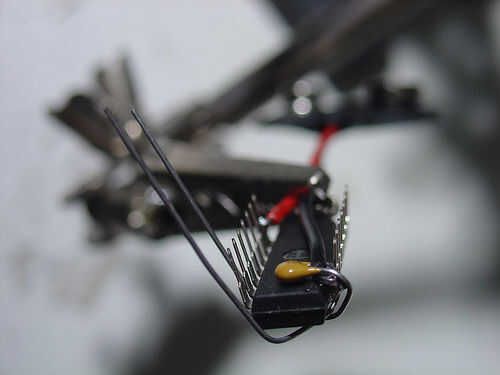

A continuación, agregue los condensadores. Envuelve las piernas alrededor de la viruta por lo que permanece en su lugar, luego soldarlos en una vez que estén donde quiero. Uno de los condensadores que tenga que estirar si va a tierra, sólo asegúrese de que la pierna no toque nada que no.
A continuación, agregue los cables extras. Si estás haciendo el diseño del oscilador independiente, necesitará cables para dar a cada puerta su lógica alta.

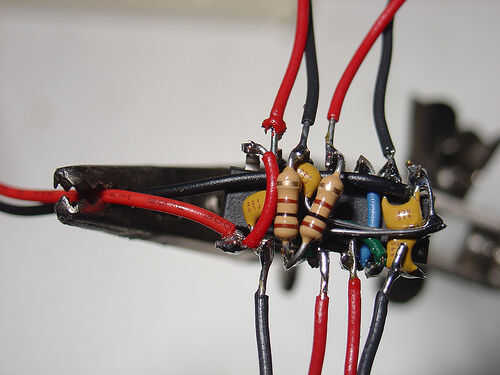

Por último, añadir tus resistencias y FSRs. resistencias pueden caber cómodamente bajo el chip, FSRs debe salir de los lados de los pines del chip.

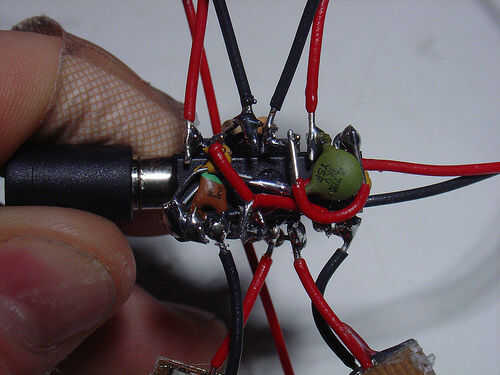

No añadir el conector de 1/8" sin embargo, usted quiere asegurarse de que el circuito funciona primero. Algunas conexiones temporales (cables) al conector de 1/8" de la soldadura.
