Sintonizador de la guitarra de Arduino (9 / 15 paso)

Paso 9: Soldadura eléctrica y entrada

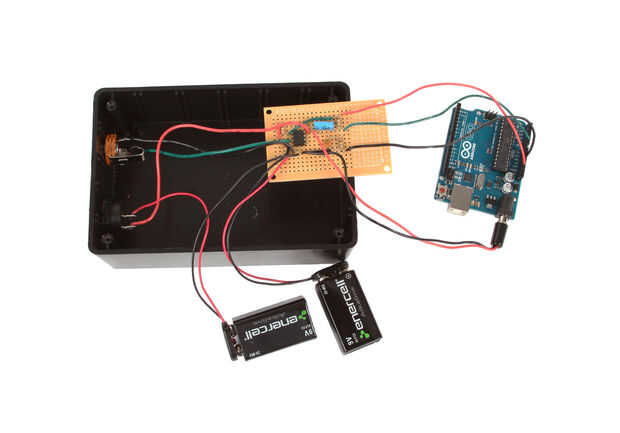

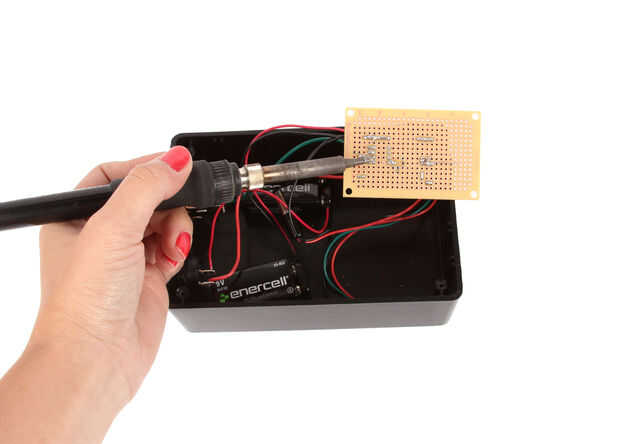

Soldar el cable rojo del interruptor de encendido a + VCC (pin 8) en el TL082 chip. Suelde el cable negro a tierra.

Suelde el cable negro de la otra batería broche de presión a - VCC (pin 4) en el chip TL082 y soldar el cable rojo a la tierra.

Suelde el cable verde del conector de sonido a la entrada positiva del amplificador op en el TL082 (pin 3) y el cable negro a tierra.

Suelde el cable rojo de la clavija a + VCC (pin 8) y el cable negro a tierra e inserte el enchufe en el Arduino.

Conecte los cables de 5V, tierra y A0 de la DC Offset en el Arduino.
