Sintonizador de la guitarra de Arduino (11 / 15 paso)

Paso 11: Crear el frente

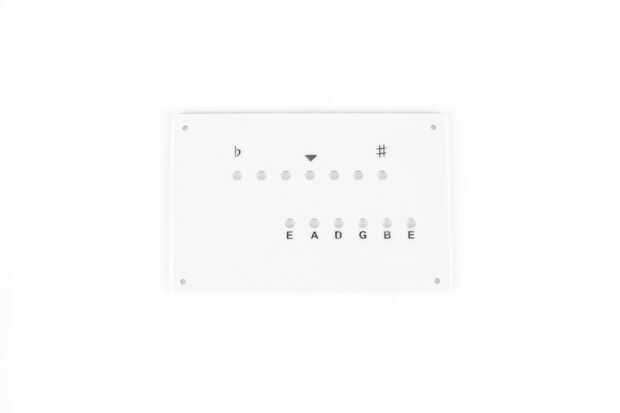

Para mi afinador de guitarra, opté por láser corte el frente de la misma. Me gusta el look de acrílico blanco y la capacidad de grabar las letras y símbolos en la parte delantera. He adjuntado una plantilla para la portada del sintonizador de la guitarra. He utilizado CorelDRAW para crearlo, pero también he adjuntado en formato EPS.

Si no tienes un cortador láser, puede utilizar la tapa normal para el gabinete y perfore los agujeros. Uso un 13/64" taladrar broca y taladro de seis para el LED que indica que de las seis cuerdas diferentes es ser afinado y siete agujeros para los LEDs que indica lo aguda o plana de la cadena es. Etiqueta conjunto de seis agujeros con E, A, D, G, B y E de izquierda a derecha. El orificio central de la serie de siete con un triángulo apuntado hacia el agujero de la etiqueta. El agujero de la derecha con el símbolo musical de sharp y el agujero de la izquierda con el símbolo musical para el plano de la etiqueta.
