Sintonizador de la guitarra de Arduino (12 / 15 paso)

Paso 12: LEDs

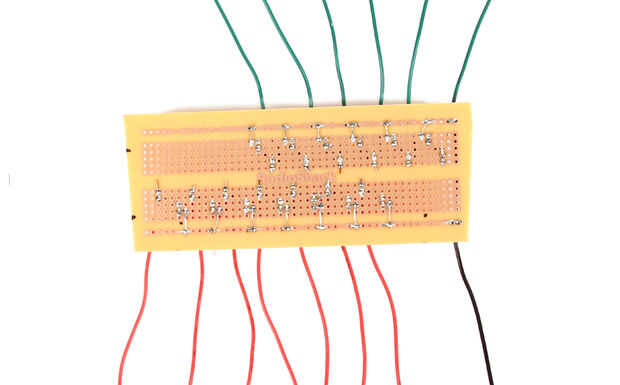

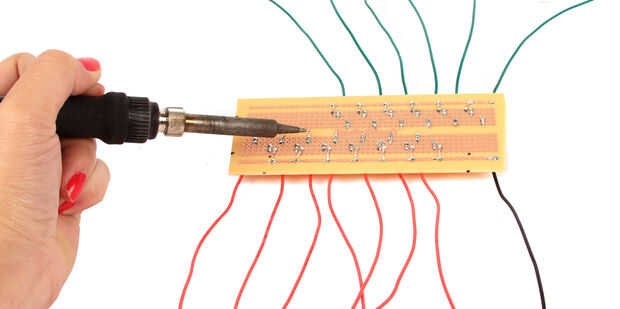

LEDs de soldadura para su correspondiente tablero de PC. Espacio los LEDs esos que encajan en los agujeros de la pieza frontal de acrílico. Una manera fácil de hacerlo es poner el frente pieza sobre el tablero de PC y marca las distancias de los agujeros en la placa con un bolígrafo. Esta manera, usted sabe exactamente dónde soldar el LED.

Soldar una resistencia de 150 Ohm para el ánodo de cada LED y un cable de esa resistencia que irá a uno de los pines de Arduino.

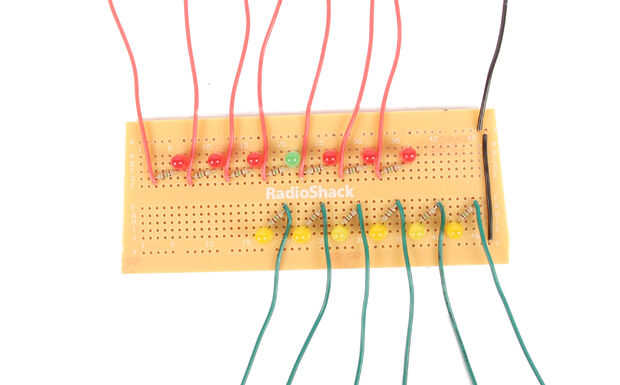

Elegí el cable rojo para el LED que indica si la cadena está en sintonía y cable verde para los LEDs que muestran que cadena se está reproduciendo.

Los cátodos de los LEDs a tierra y un cable negro a tierra de la soldadura de la soldadura. Este cable negro se conectará a tierra de Arduino.
