Paso 13: Poner junto

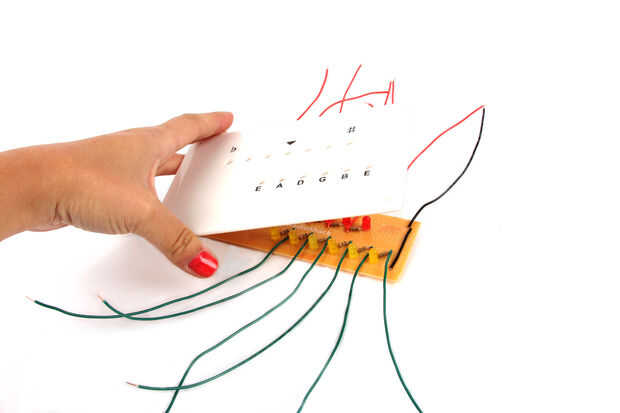

Conecte los cables en el tablero de PC para el Arduino. La siguiente lista indica que LED debe conectarse a que pin.
LED rojo de la izquierda (más plano)-pin 8
LED de rojo próximo a la derecha - pin 9
LED rojo próximo a la derecha - A5
LED verde (en sintonía) - A4
primer LED rojo a la derecha del LED verde - A3
LED rojo próximo a la derecha - A2
LED rojo de la derecha (más agudo) - A1
La izquierda LED etiquetado como "E" - pin 2
LED etiquetado como "A" - pin 3
LED marcado "D" - pin 4
LED etiquetado como "G" - pin 5
LED marcado "B" - pin 6
El de la derecha LED etiquetado como "E" - pin 7

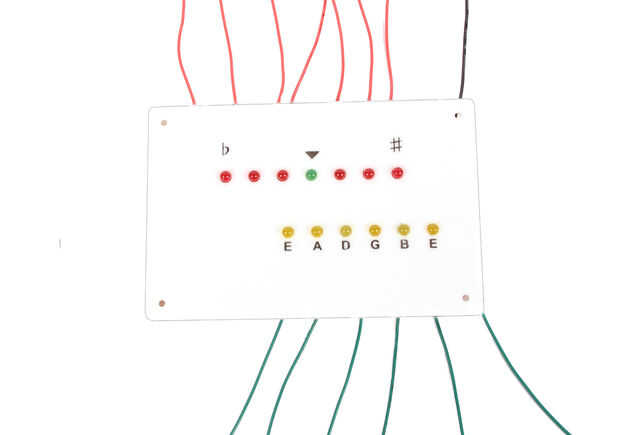

También hay etiquetas en la segunda imagen de arriba para ayudar a.

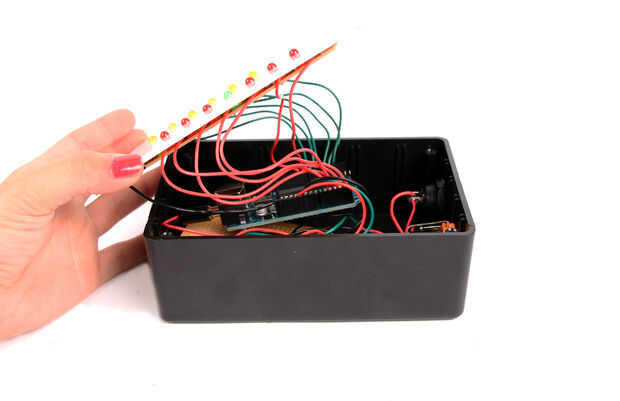

El cable negro en el tablero de PC debe conectarse a tierra en el Arduino.
Encienda el sintonizador y probarlo para asegurarse de que tienes tus LEDs conectados correctamente.
