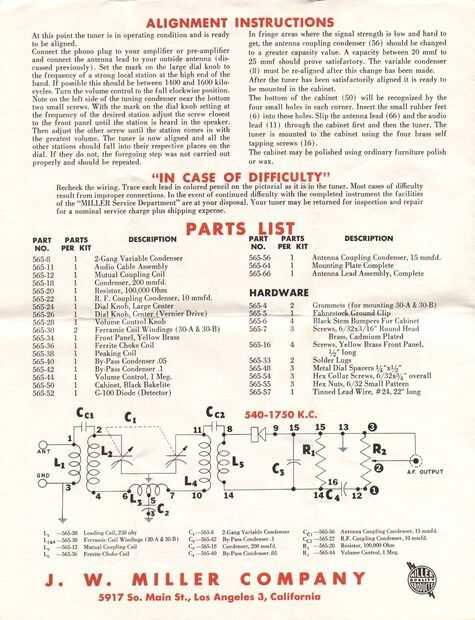

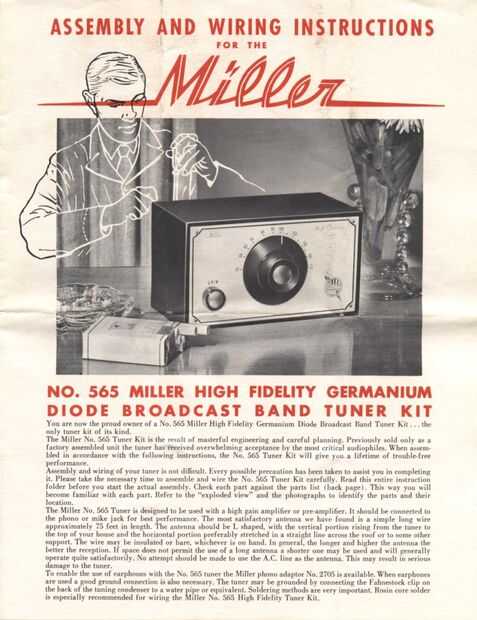

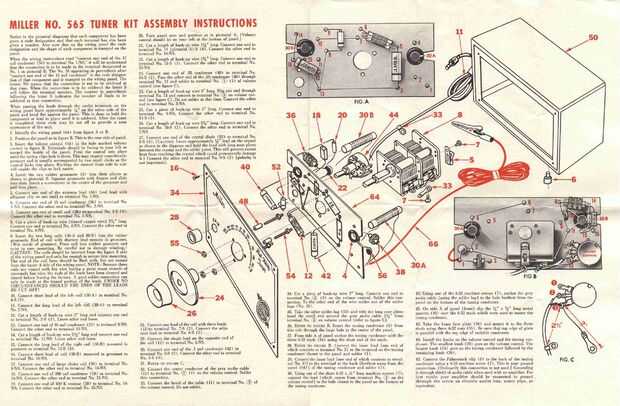

Sintonizador de radio de alta fidelidad cristalina AM / nº 565 Miller (1 / 7 paso)

Paso 1: componentes

Lo que usted necesita:

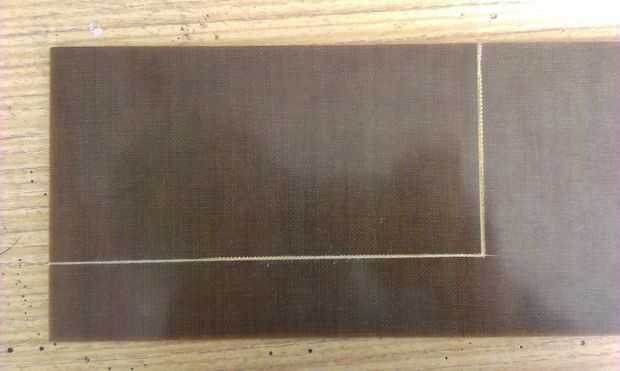

• Tablero de epoxy, o cualquier placa no conductor (para la placa madre)

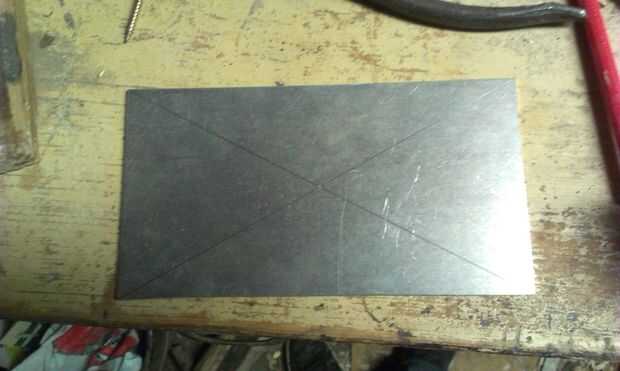

• Tablero del metal (para frontboard, yo escogí dural)

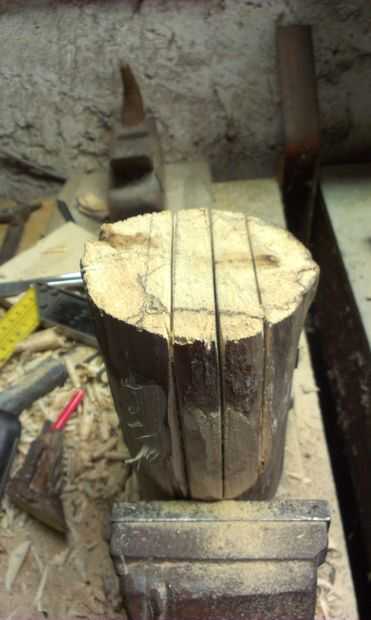

• Registro antiguo feo (por caso)

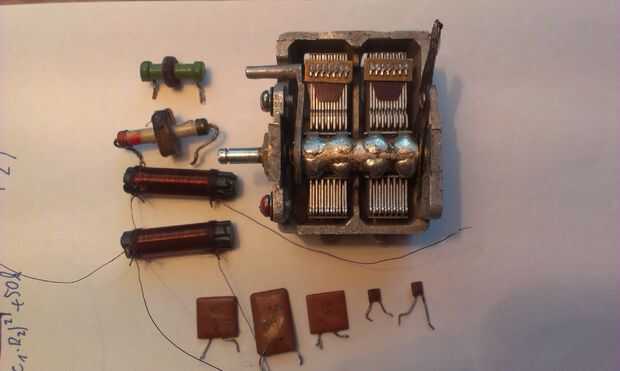

Componentes electrónicos:

Resistencias:

• R1 - 100 kohmios
• R2 - 1 MOhms potenciómetro

Son:

• C1 - Tuning pF condensador 2 * 500 (de una vieja radio AM)
• C2 - 100 nF
• C3 - pF 200
• C4 - 50 nF
• Cc1 - pF 15
• CC2 - 10 pF

Bobinas:

• L1 - 250 uH
• L2 y L4 - 330 uH (100 vueltas con alambre de 0.21 mm de 7 mm de ferrita de diámetro y 29 mm longitud del palillo)

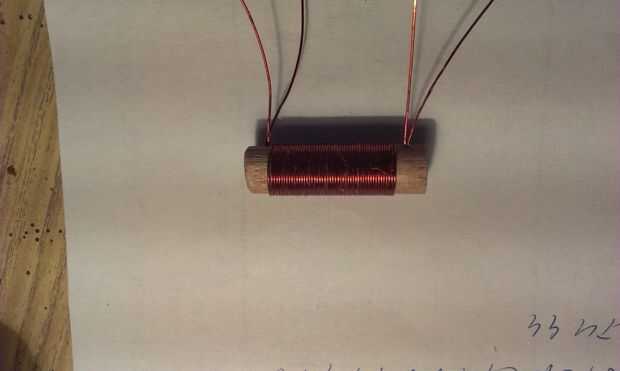

• L3 - vueltas doble 20-30 en 8 mm de diámetro 40 mm longitud madera pasador, luego de la soldadura de extremo izquierdo de un giro y extremo derecho b girando juntos
• L5 - 2,5 mH

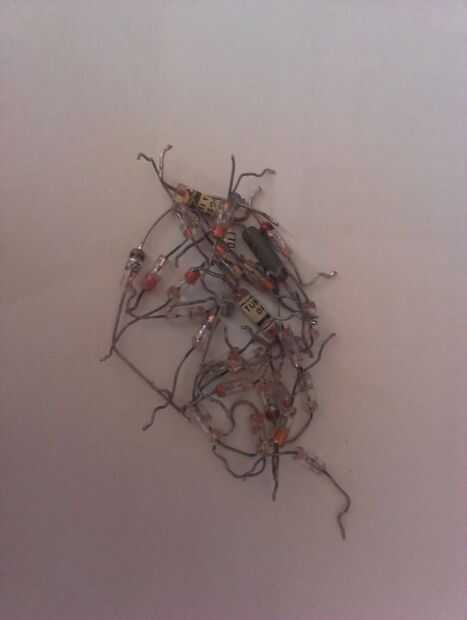

Un diodo de germanio

Nota: Ser precisión mientras están enrollando las bobinas. Después de la bobina es buena para medir el inductivo de las bobinas. La inducción tiene que ser el mismo. Es importante para recibir calidad futura.

Otros:

• Algunos cables
• Algunos conectores de banana (para antena groung, auriculares...)
• Antena larga (mejor a 20 metros)
• Buena tierra (calefacción de metal está bien)
• Auriculares de Z alto (mejor de 1-2 kOhm o más)
• Un montón de chocolate (para la paciencia :))
