Sintonizador de radio de alta fidelidad cristalina AM / nº 565 Miller (2 / 7 paso)

Paso 2: Motherboard, Tarjeta madre

Para hacer una placa para el receptor necesita tablero de comprextit (o cualquiera delgada no conductor tablero, madera, platic...). Dimensiones de la placa base son 144 * 72 mm.

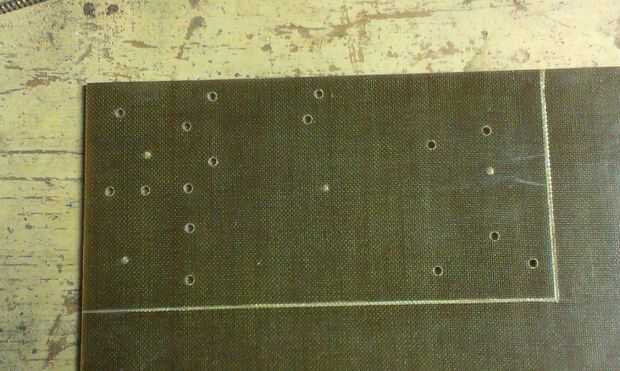

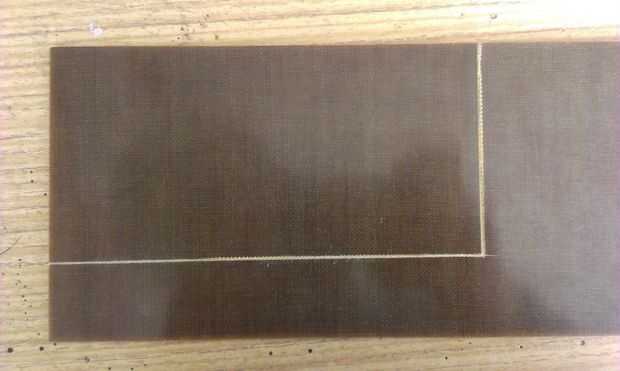

1. Línea de la Junta de cuprextit.

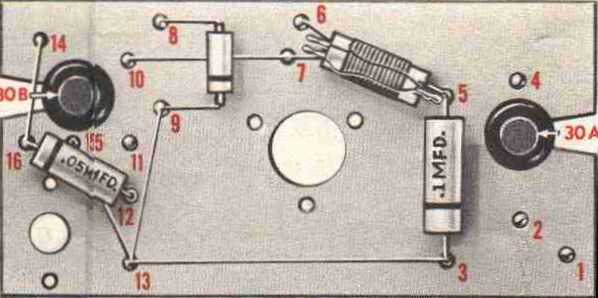

2. Imprimir el diseño del manual original en papel.

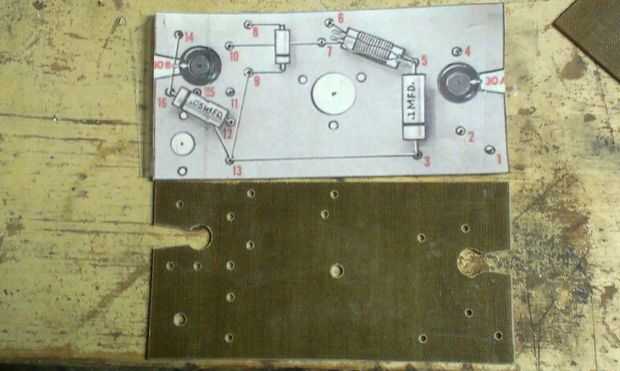

3. Pegar el diseño impreso en el tablero de coprextit.

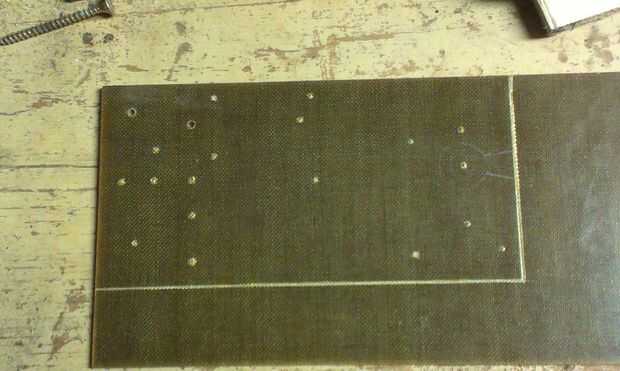

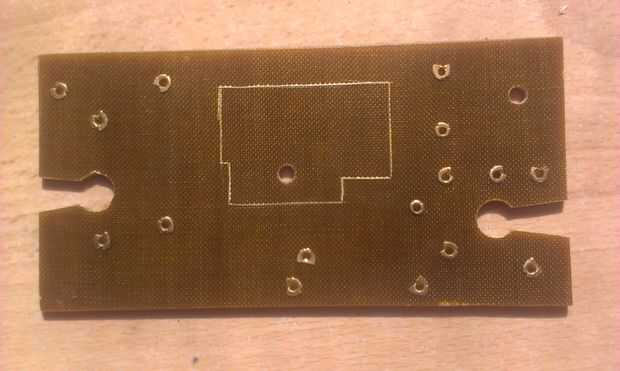

4. Marque los orificios soldaduras con punzón.

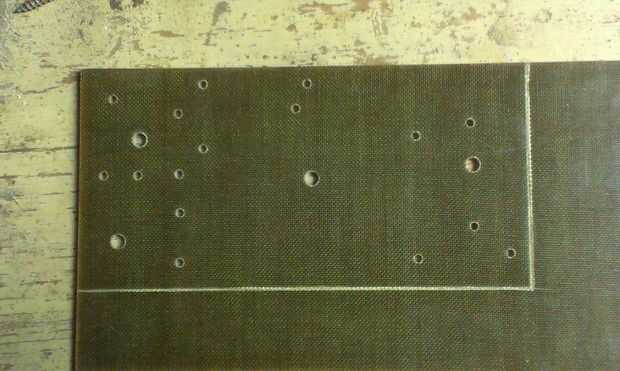

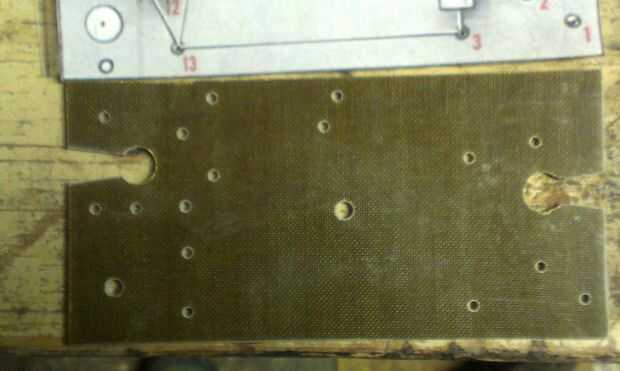

5. Perforar todos los agujeros que usted necesita,

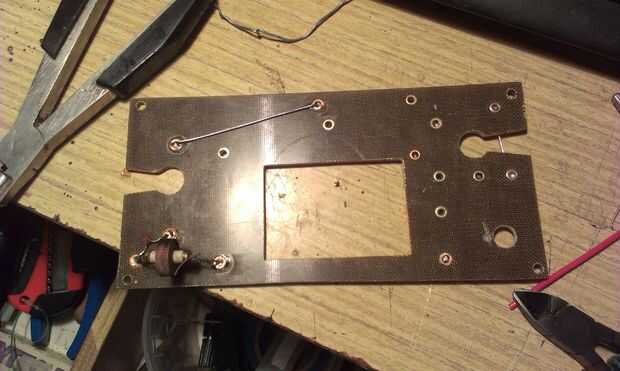

6. Hacer el sostenedor para las bobinas de núcleo de ferrita (L2, L4).

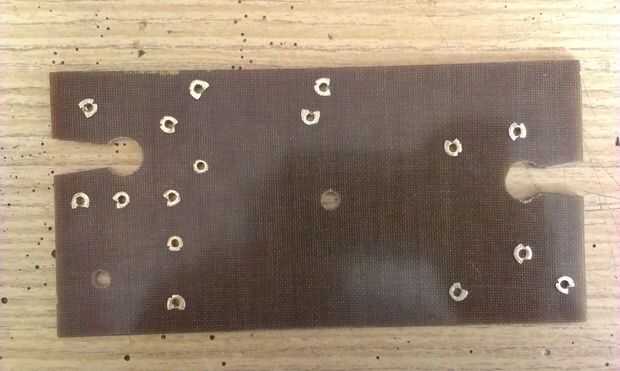

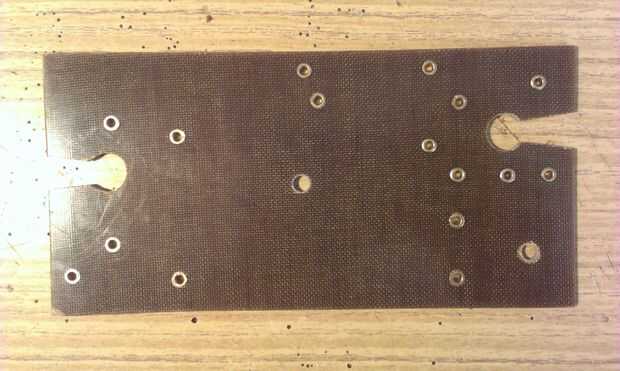

7. Remache los soldadura remaches huecos con latón hueco (o cualquier metal soldable).
8. Hacer un agujero grande para la tapa de ajuste!
9. Ser feliz del resultado, hiciste la placa base!! :))
