Sintonizador de radio de alta fidelidad cristalina AM / nº 565 Miller (5 / 7 paso)

Paso 5: Componente electrónico

Una vez que tienes Motherboard, Tarjeta madre, la frontboard y la caja para hacer radio, es el momento en la parte electrónica!

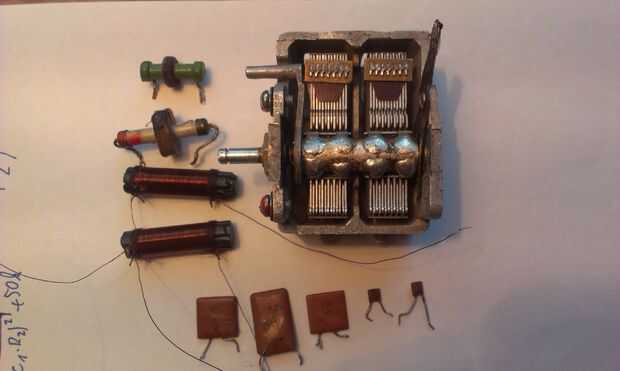

1. En primer lugar, recoger sus componentes electrónicos desde el paso 1

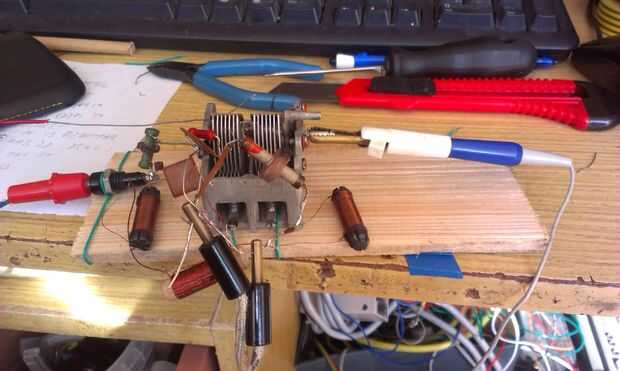

2. Construir su versión de alfa del sintonizador de cristal (este paso no es importante, usted puede saltarla!)

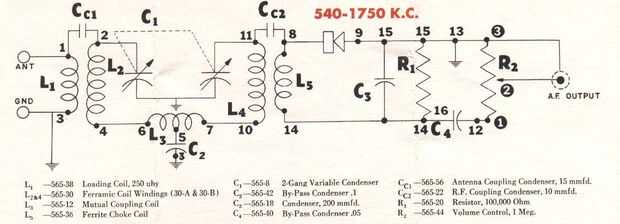

3. De la instrucción original colocar listas que usted puede encontrar donde cada componente tiene. Por números en esquemas (este número están también en el diseño del Motherboard, Tarjeta madre en las instrucciones originales), usted encontrará cada solo punto de soldadura en placa base, así, ir en! :)

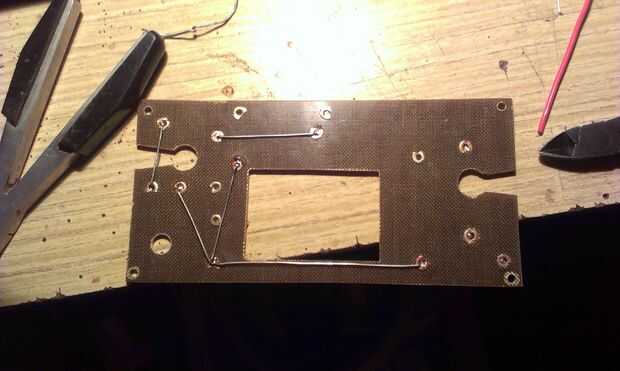

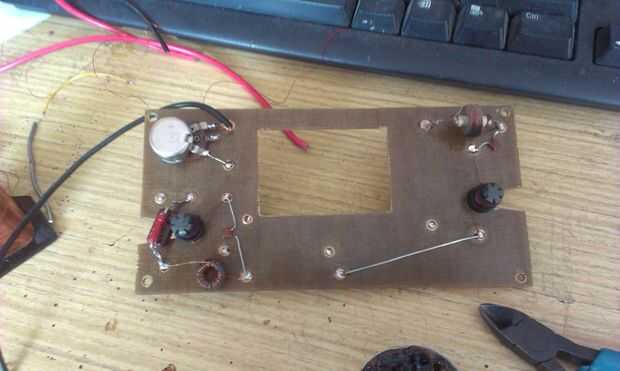

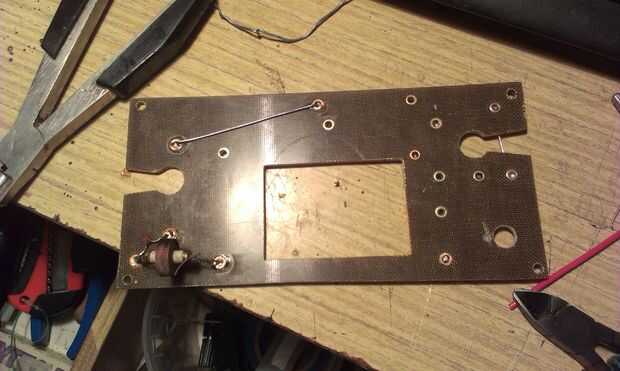

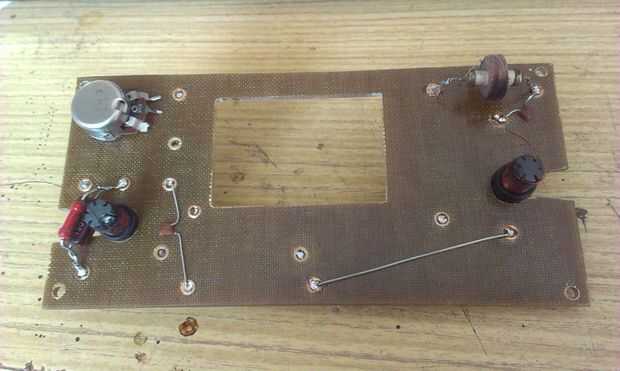

4. Ahora, puede soldar y la soldadura! En primer lugar es bueno para interconexiones de alambre de la soldadura. Entonces usted puede soldar a otros componentes.

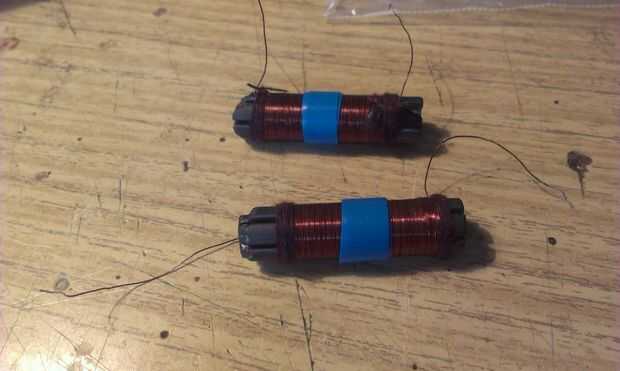

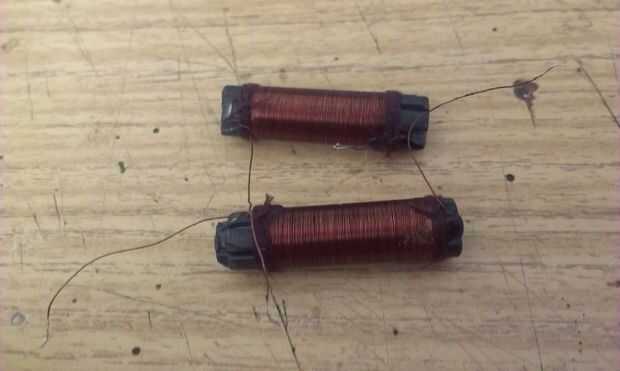

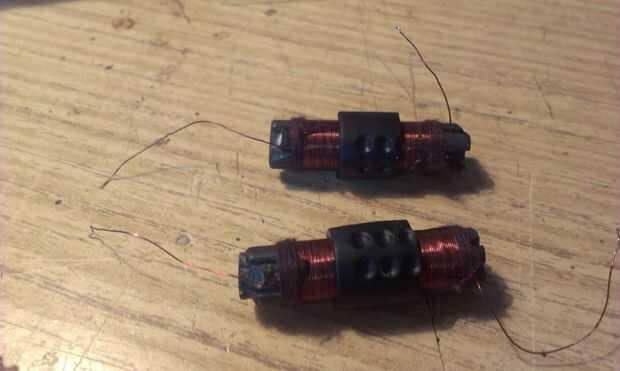

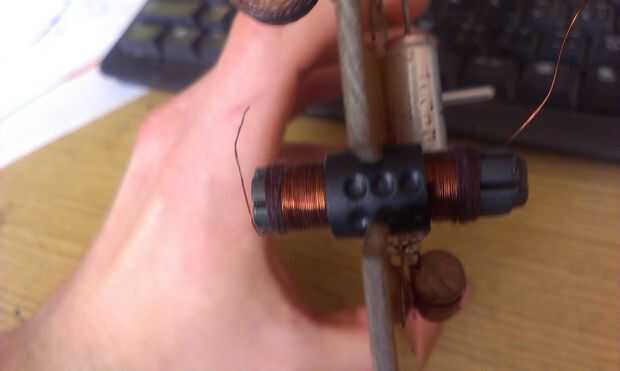

5. Otro paso es sobre soportes de bobinas. No sé cómo solucionar este problema. En original, que utilizan soportes de goma especial. No los tengo. He utilizado soporte de goma de lápiz viejo, funciona bien. Basta con mirar fotos, todo lo dirá. :)

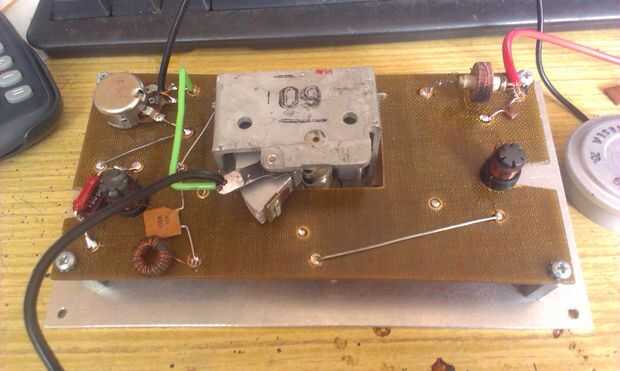

6. Acabado funcional/electrónico, añadir algunos cables a tierra (en la tapa del tuning por ejemplo en mi caso)
7. ¿Hacer!...?
