Paso 1: Lo cableado todo
Usé una caja de almacenaje simple cogí de casa para empezar y probar. Primero me aseguré que el acelerómetro fue conectado a la WF32 correctamente. Hay un ejemplo en el buscador de ejemplo de LabVIEW que se denomina Pmod ACL2 y esto lo guiará a través de cómo empezar a tomar datos con su acelerómetro. Abrir LabVIEW, haga clic en ayuda -> buscar ejemplos -> buscar LINX -> seleccionar PmodACL2.

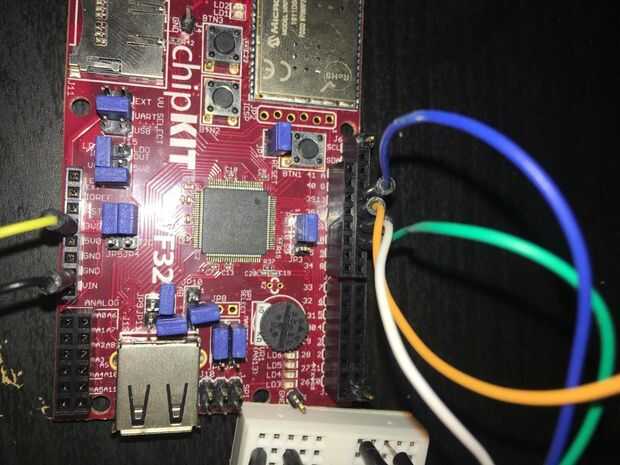

El ACL2 tiene 6 puertos de entrada – chip select (CS), maestro a esclavo en (MOSI), maestro de esclavos hacia fuera (MISO), reloj serial (SCLK), baja y alta tensión. El WF32 tiene puertos de entrada correspondientes: pin #10 corresponde a CS, #11 MOSI, #12 MISO y pin #13 corresponde a la SCLK. Los usos del Pmod 3.3V así conectan a la salida digital de 3.3V en el tablero junto con el puerto de tierra.

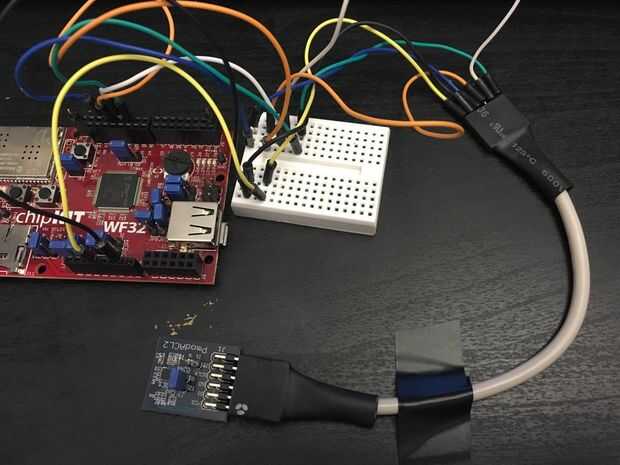

Usé un tablero de pan libre de soldadura para intentar mi mejor esfuerzo para mantener los cables semi organizada. Si usted decide incluir un segundo acelerómetro, la placa será aún más importante.
