Paso 9: Haga el amplificador

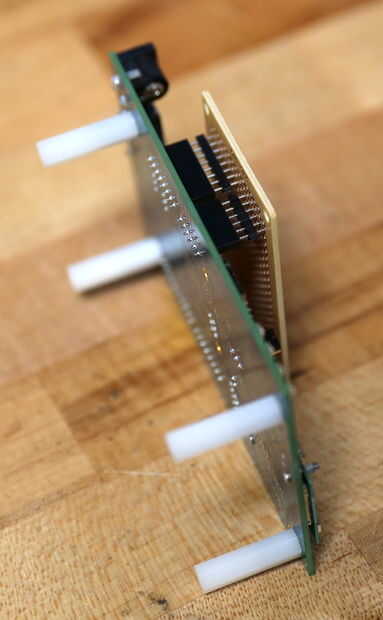

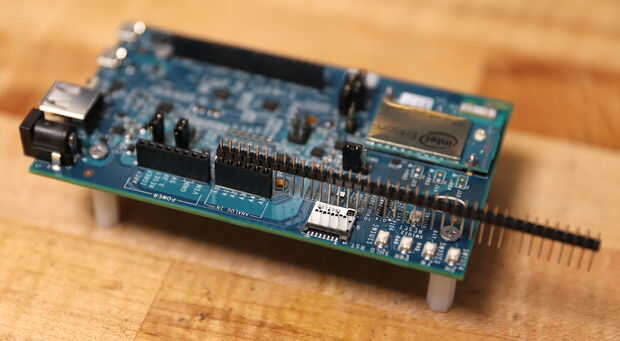

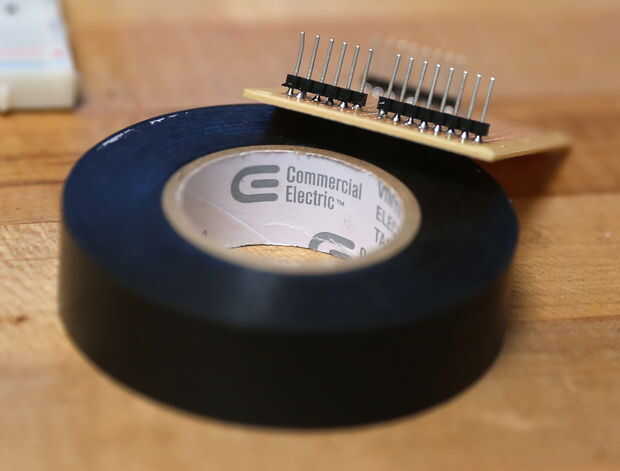

Primero hacer el escudo del circuito amplificador. Empuje pernos encabezado pines digitales 0 a 7 pines analógicos y pins de alimentación en la placa de expansión de Arduino de Edison. Encajar la protoboard en los pernos y soldadura de los pernos en la Junta. Esto puede ser un poco difícil.

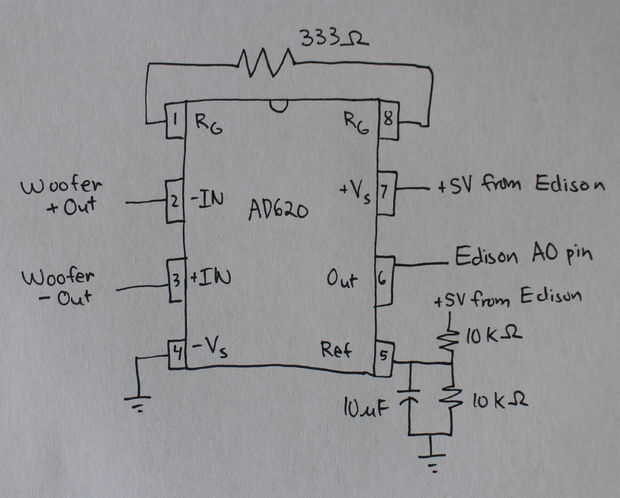

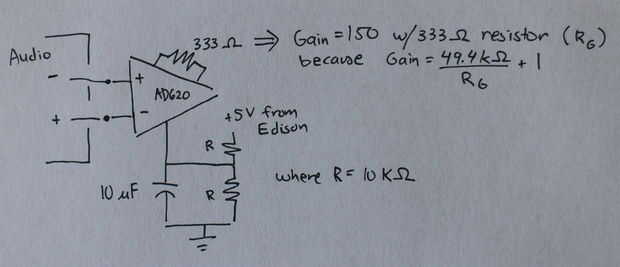

Siga los esquemas para construir un circuito de amplificación. El circuito se basa en el amplificador instrumental AD620. Este chip es muy fácil de usar. La ganancia puede ajustarse mediante la adición de una sola resistencia entre los pines 1 y 8, donde la resistencia se determina por la ecuación
Ganancia = (49,4 kOhm/R) + 1
que se encuentra en la hoja de datosdel AD620. El circuito está sintonizado para tener una ganancia de 150, amplificando el seismometer salida del orden de 10 ^-1 amp.
Entrada de AD60 viene de salida de audio del sismómetro. En vez de soldar los cables de salida directamente a la pantalla de Edison, había jodido en dos entradas de un bloque de terminales de cuatro entradas. Esto dejó me desconecte fácilmente el sismómetro del protector si es necesario.
