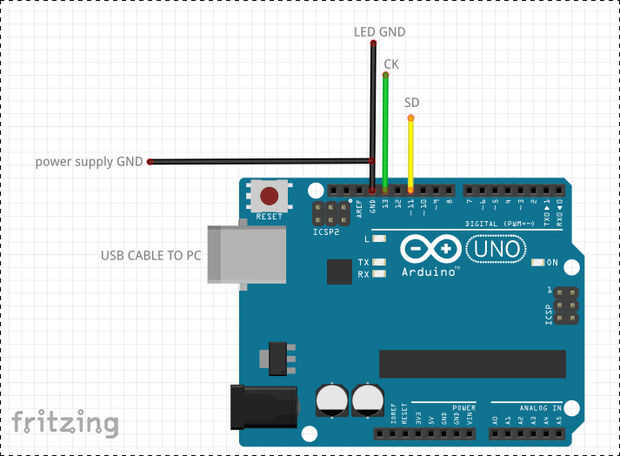

Paso 1: Diagrama de conexiones de cables

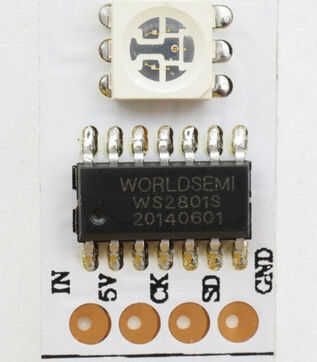

Conecte todo desde el lado de IN en tira led y no la parte afuera, ya que esta franja no es analógica, la digital, dirección de datos es importante
la ws2801 tiene 4 cables para ser conectado, vamos a empezar con la tierra, tierra de la tira led GND de arduino y fuente de las energías tierra, muy importante para evitar el parpadeo.
lo siguiente es conectar el arduino a la pc, fácil, mediante un cable usb.
para alimentar la tira led necesitamos 5v, pestaña en cualquier no utiliza conector molex en el fuente spower, 5v es generalmente el cable rojo, compruebe con un voltímetro, si se tiene, conectar a 5v en la franja de led
dos cables de elevación, la SD es los datos, conectar el pin 11 en el arduino
último alambre es el alambre de la ck, que es el reloj, lo conecte al pin 13 de arduino.
eso es todo acerca de las conexiones
algunos Nota:
la tira llevada alrededor de la pantalla de configuración, puede o bien tienes ir alrededor de la pantalla, o el principal 2 lados y la parte superior como lo hice, ya que generalmente la parte inferior de la pantalla no está lejos de una mesa, se vería mucho mejor si la pantalla está en la pared, el más cercano a la pared mejor.
