Sistema Ambilight para cada entrada conectado a su televisor. WS2812B Arduino UNO frambuesa Pi (9 / 12 paso)

Paso 9: Piratería en el switcher HDMI (opcional)

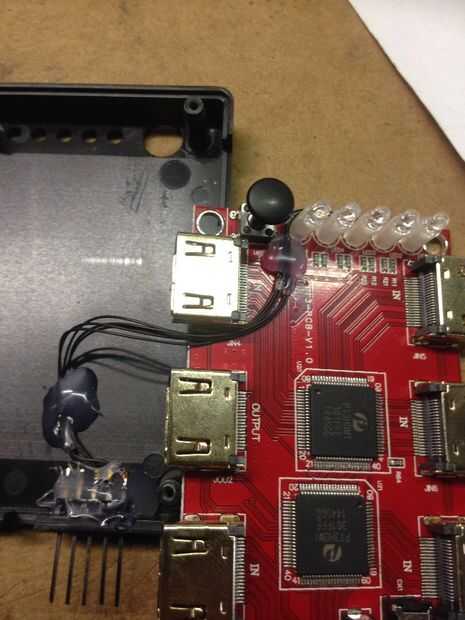

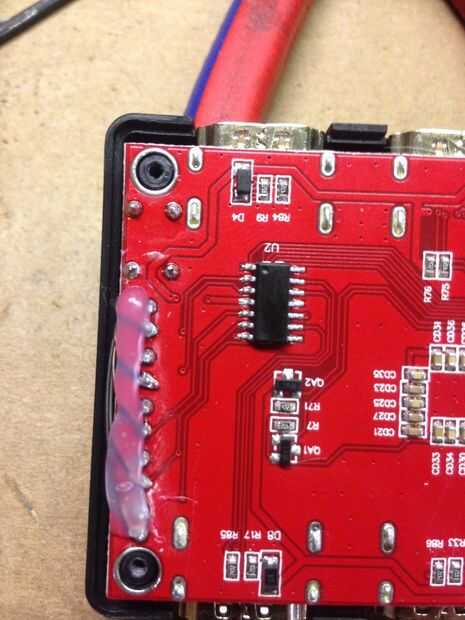

Para que nuestro Arduino a fuente que realmente muestra el switcher HDMI, necesitamos una forma para enviar esta información desde el conmutador a la Arduino. Por suerte, el conmutador el conmutador tiene 5 LED Mostrar la fuente 1 a 5 cuando seleccionado y que vamos a utilizar estas señales para Arduino.

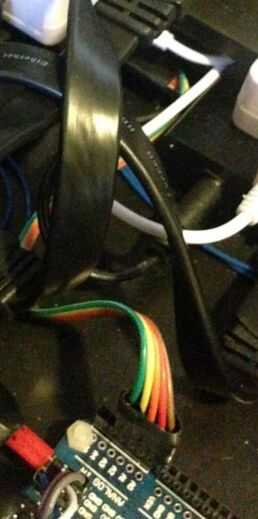

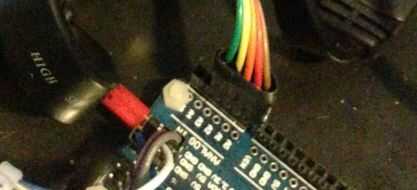

He tomado una señal de 5 LED pero más tarde cuando escribí el código de Arduino, me di cuenta que no necesito una señal desde el número 1 del LED, si te fijas bien en la conexión de cable de cinta para el Arduino, se puede ver que el cable marrón en el lado derecho no realmente está conectado. Sólo tenemos LED2 conectado a A0, LED3 a1, LED4 a A2 y LED5 a A3.

Conecté ellos a las entradas analógicas por no otros motivos conveniencia del cableado en la caja de mi proyecto.

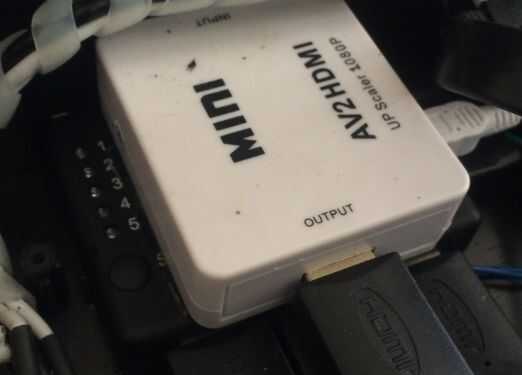

Si usted decide construir este proyecto y no tiene una pantalla LCD en el panel frontal, este paso no es necesario y puede ser saltado. Será difícil saber qué fuente está seleccionada en el switcher HDMI si el LED de está fuera de la vista como en mi proyecto donde el conmutador se encuentra dentro del recinto.
