Sistema Ambilight para cada entrada conectado a su televisor. WS2812B Arduino UNO frambuesa Pi (5 / 12 paso)

Paso 5: Conseguir el LED en la parte posterior de la TV

Este paso habla por sí mismo, es tiempo de poner la tira de LED en la parte posterior de la TV.

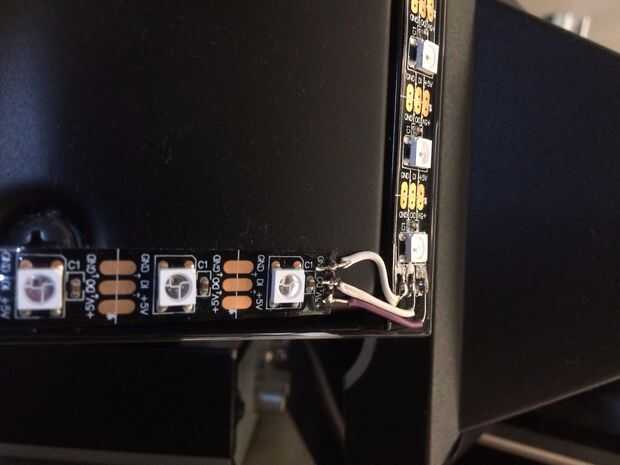

Yo personalmente sólo utiliza la cinta de doble cara de la tira LED y pega la tira en el borde de mi TV. Algunas personas prefieren y construcción un marco para el LED. Esto es todo para usted y su televisor como más probable es que siempre será diferentes.

Mi instalación tiene 78 LED en la parte superior, 47 a 30 en ambos lados en la parte inferior de la TV para un total de 232 o al lados de LED.

Cuando me enfrento a mi TV, la tira de LED corre hacia la derecha, esto es mirar donde la señal es al primer LED y recorriendo hasta llegar a la última de ellas.

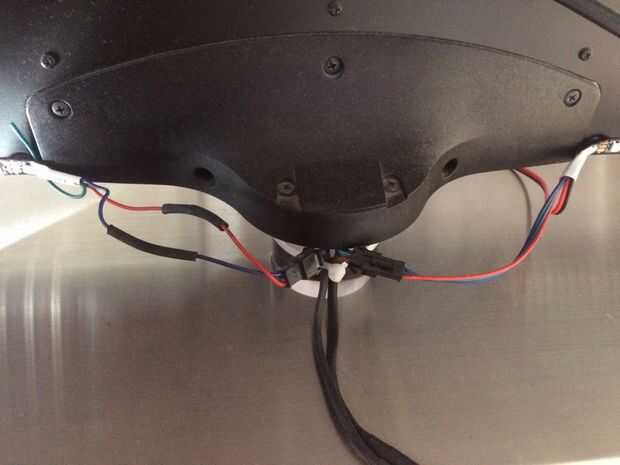

Recuerde que potencialmente será un poco de funcionamiento actual a través de la tira, dependiendo de su tamaño, por esta razón corrí el poder en ambos extremos de la tira. Los alambres de conexión en los bordes de la TV debe ser lo suficientemente grande como para pasar actual a través de.

Usé los conectores suministrados con la tira de LED. Un conector (donde comienza la franja) tiene 3 cables, + 5V y GND y como bien los datos. Al otro lado de la tira sólo tiene 2 cables. + 5V y GND.
