Paso 7: Cómo funciona todo

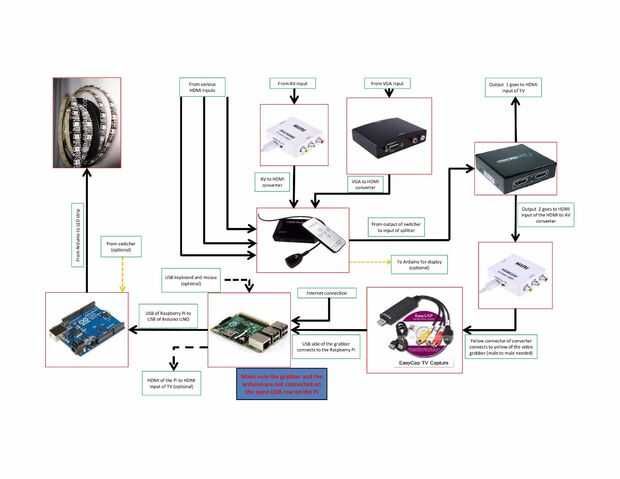

Puede consultar la tabla de organización he dibujado, una imagen vale 1 mil palabras.
Breve explicación:
El switcher HDMI pasará a su salida 1 de la señal de entrada 5 recibe, como seleccionado por usted. (Playstation, Xbox, tv, etc...)
Esta señal se alimenta entonces en el separador, que duplicará la señal.
La primera salida de la cortadora va directamente a su televisor para mostrar la imagen por igual.
La segunda salida del divisor se alimenta en el HDMI a AV convertidor.
La señal se convierte y pasa a través de al capturador de video. (vía el conector amarillo. Rojo y blanco no son necesarios, que llevan el sonido).
La frambuesa Pi a su vez tomar los datos desde el capturador de video, procesarla y enviar a través de Arduino el color que cada LED se tiene que tomar.
El Arduino luego dará salida a los datos para el LED.
El Arduino es así seguimiento al switcher HDMI y según el canal seleccionado en el conmutador, se actualizará la pantalla LCD para mostrar la fuente correcta. Controla el encendido/apagado también que permite la tira llevada a ser apagado si no es necesario.
