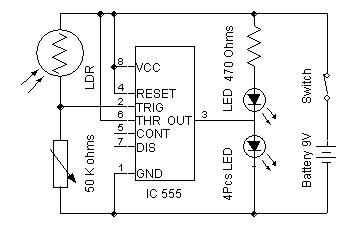

Paso 2: Diagrama del circuito y funcionamiento

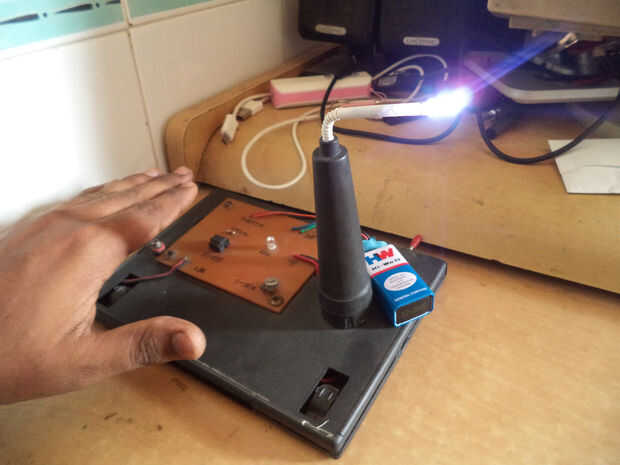

Cuando la luz cae en el LDR entonces su disminución de resistencia que resulta en aumento de la tensión en el pin 2 del 555 de la IC. IC 555 tiene comparador incorporado, que compara entre la tensión de entrada del pin2 y 1/3 de la tensión de alimentación. Cuando entrada desciende por debajo de 1/3 entonces salida es alta si no se encuentra bajo. Puesto que en brillo, voltaje de entrada se levanta por lo que no obtenemos voltaje positivo en la salida del pin 3 relé de coche o LED, además en condiciones de luz pobres quedamos salidas de energizar.
