Paso 3: Principio de funcionamiento...

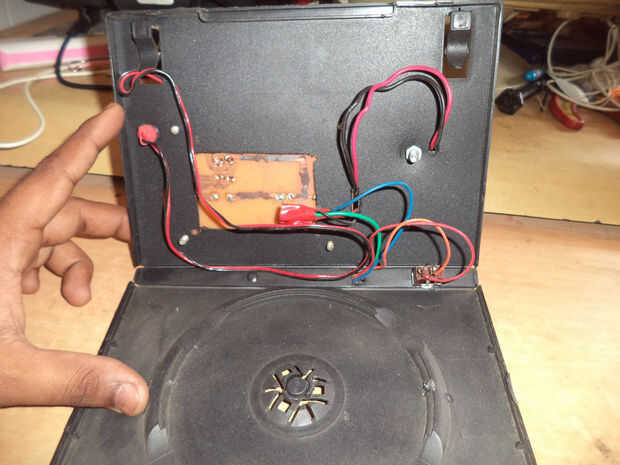

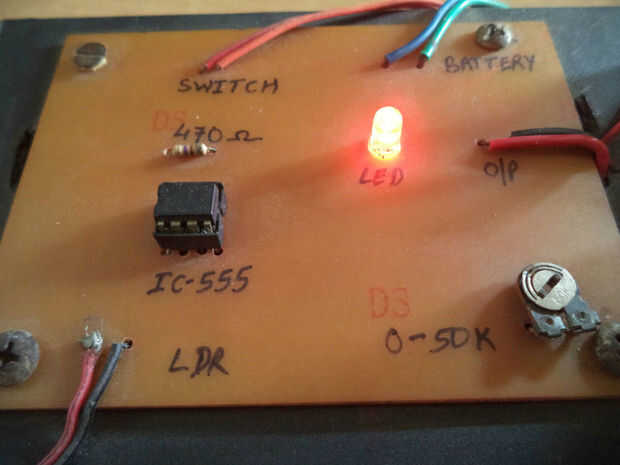

* Este circuito utiliza un temporizador popular C.I 555. C.I 555 se conecta como comparador con pin-6 conectado con el carril positivo, la salida va high(1) cuando el gatillo pin 2 está en nivel inferior y luego 1/3 de la tensión de alimentación. Por el contrario la salida baja (0) cuando está sobre el nivel del 1/3. Tan pequeño cambio en el voltaje del pin 2 es suficiente para cambiar el nivel de salida (pin-3) de 1 a 0 y de 0 a 1. La salida tiene solamente dos Estados altos y bajos y no puede permanecer en cualquier etapa intermedia. Es alimentado por una batería de 6V para uso portátil. El circuito es económico en consumo de energía. Pin 4, 6 y 8 está conectado a la fuente positiva y el pin 1 está conectado a tierra. Para detectar la presencia de un objeto hemos utilizado LDR y una fuente de luz.
* LDR es un tipo especial de resistencia cuyo valor depende de la luminosidad de la luz que cae en él. Tiene resistencia de 1 mega ohmio cuando en la oscuridad total, pero una resistencia de sólo unos 5 k ohmios cuando brillo iluminado. Responde a una gran parte del espectro de luz. Hemos hecho un circuito divisor potencial con LDR y la 100K resistencia variable conectada en serie. Sabemos que el voltaje es directamente proporcional a la conductancia, por lo que más tensión nos pondremos de este divisor cuando el LDR está recibiendo luz y baja tensión en la oscuridad. Este voltaje dividido se da al pin 2 del CI 555. Resistencia variable es tan ajustada que cruza potencial caída por debajo de 1/3 oscuridad y luminosidad en 1/3.
* La sensibilidad se puede ajustar por esta resistencia variable. Tan pronto como LDR se pone oscuro el voltaje del pin 2 gotas 1/3 de la tensión de alimentación y el pin 3 es alta y se activa el LED o zumbador, que está conectado a la salida.
