Paso 4: PCB: interruptor de luz de día + regulador
Este paso es bastante complicado por lo que he puesto imágenes para mostrar en detalle, que estos son los pasos:

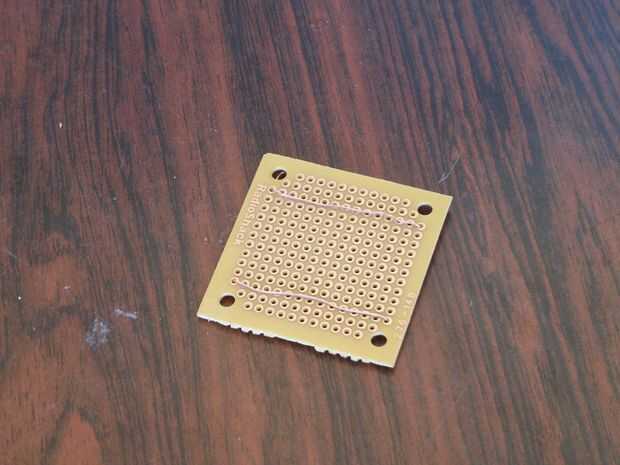

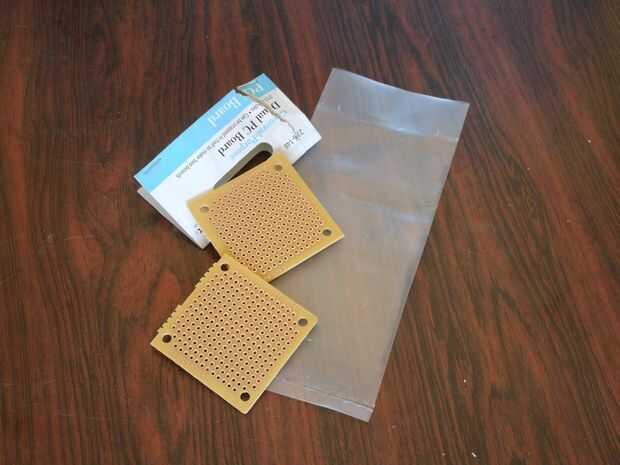

1. dividir la placa en la mitad o cortarlo.
2. añadir dos cables para representar las líneas de alimentación positiva y negativa.

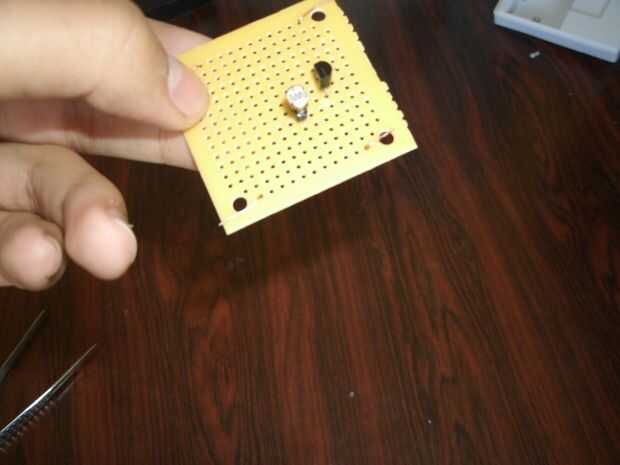

3. Añadir los transistores, te recomiendo usando el transistor PNP 2N3906 si tienes un M 1 LDR en luz, o el transistor de NPN 2N3904 para M 1 LDR en oscuridad, sólo prestar atención a la polaridad, de izquierda a derecha los pines son (emisor, Base, colector) para ambos transistores, si usas la PNP puso el emisor a la línea de alimentación positiva , si usas el NPN conectar el colector a la línea de alimentación positiva.
4. Agregue el LDR (no tiene una polaridad).

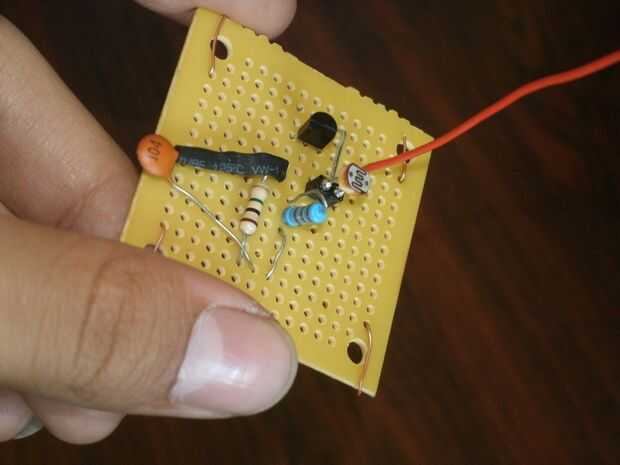

5. agregar R2, R3, C3 (desde el esquema), puso un extremo a la base del transistor y el otro a la línea negativa del suministro.

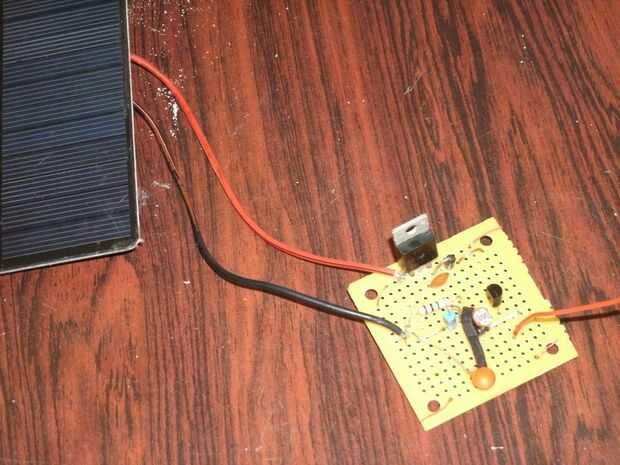

6. agregar el regulador con sus condensadores como se muestra en el esquema, poniendo atención a la polaridad.

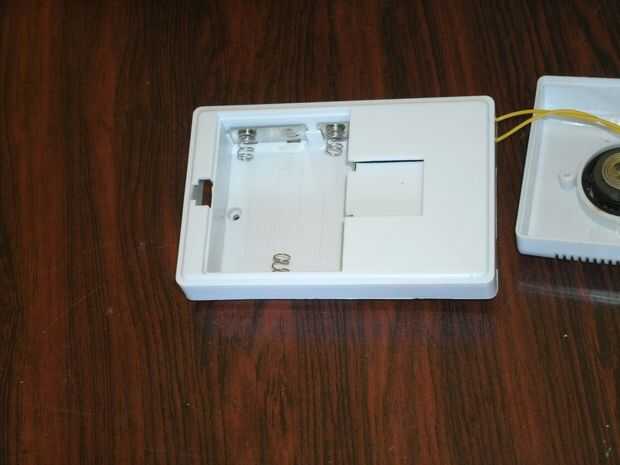

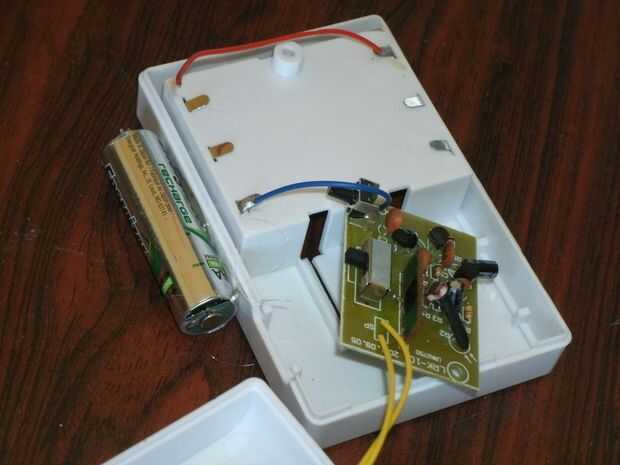

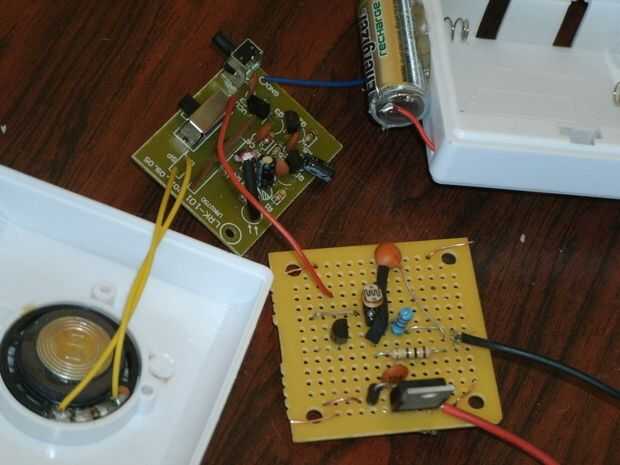

7. Abra el dispositivo, ya que sólo cuenta con una batería de 3 ataremos otra, y puesto que tiene un voltaje máximo de 4.5 que vamos a utilizar 2 diodos para reducir el voltaje.
8. Conecte la salida del transistor a la línea de alimentación positiva del dispositivo después de conectar la batería.
