Sistema automatizado de Garduino de jardinería (1 / 15 paso)

Paso 1: Construir-humedad sensores

Los sensores de humedad dependen de la resistencia del agua para determinar el nivel de humedad del suelo.  Los sensores miden la resistencia entre dos clavos separados enviando una corriente a través de uno de ellos y una correspondiente caída de tensión debido a un valor de resistor conocido de la lectura.  Más agua más bajo la resistencia y usando esto que podemos determinar los valores de umbral de contenido de humedad.
Vamos a utilizar tres tales sensores y utilizar un multiplexor para lectura alterna entre ellos sin necesidad de utilizar más de un puerto analógico de arduino.
Mientras que se incluyen un diagrama de circuito, se recomienda construir los circuitos en un protoboard primero que permite tanto entender y depurar.

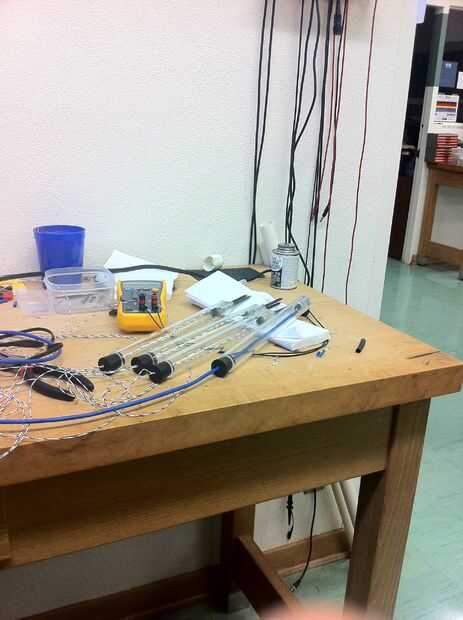

Cada sensor utiliza dos clavos, una resistencia de 100 ohm y una resistencia 100 de K-ohm.  Construimos una caja para cada sensor con tubos de acrílico, sin embargo esto no es necesario.
