Paso 3: Sensor de humedad construcción-2
![]()

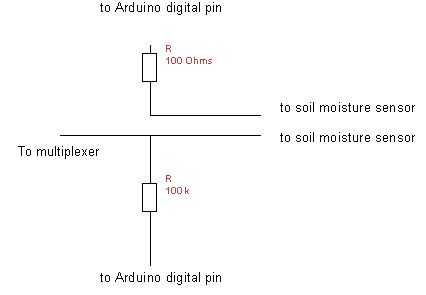

El siguiente paso es cablear los clavos a arduino. Utilice el esquema suministrado. El sensor funciona enviando un CA falso corriente alterna DC actual entre los dos clavos. Luego se lee el voltaje analógico y se infiere un nivel de humedad. Nuestro código para todo el proyecto estará disponible. Una imagen del sensor acabado con revestimiento acrílico está en la página siguiente.
Leemos un voltaje de entrada en un multiplexor de un dividor de tensión creada por el resistor de 100K. El resistor de 100 ohmios, conectado al otro cable del sensor se utiliza para limitación de corriente. Limitación actual impone un límite superior de la entrada actual en el arduino, que lo protege de cortocircuitos.
