Paso 8: El cableado más

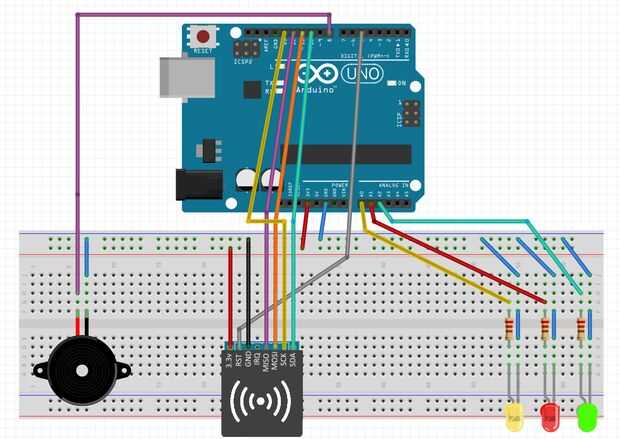

Para cablear el arduino al RFID lector siga la siguiente tabla.
Nota: Si está utilizando el Arduino Mega y va a utilizar el código de biblioteca RFID (siguiente paso) no seguir la tabla, desplácese hasta el final del paso para separado cableado instrucciones, si usted elige utilizar el código sin la biblioteca RFID se puede utilizar el diagrama de cableado de arduino uno
Formato de tabla es la siguiente: Arduino Pin - pin de lector RFID
___ ___ DeArduino Uno
5 - reset
10 - sda
11 - mosi
12 - miso
13 - sck
3.3V - 3.3V
GND - GND
Formato de tabla es la siguiente: Arduino Pin - pin de lector RFID
___ ___Arduino Mega con biblioteca de RFID
5 - reset
10 - sda
51 - mosi
50 - miso
52 - sck
3.3V - 3.3V
GND - GND
