Paso 1: Requisitos de Hardware
El siguiente hardware es necesario para este proyecto:
- Frambuesa Pi (modelo B o B +)
- Fuente de alimentación de 5V (por ejemplo para caja con rejilla 45 sistema)
- Tarjeta SD de al menos 4GB
- Conexión a Internet ya sea via cable LAN o USB WiFi dongle

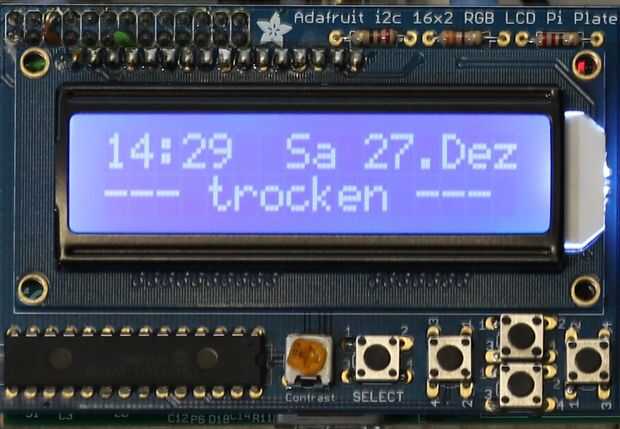

- Adafruit RGB positivo 16 x 2 LCD + teclado Kit para Raspberry Pi o Adafruit monocromo positivo 16 x 2 LCD + Kit de teclado para Raspberry Pi
- Recinto que se adapta a la pantalla, por ejemplo. B modelo o modelo B +
- 1 o 2 unidades de sensor, por ejemplo de Pollin de agua
- Fuente de alimentación de 12V para unidad de sensor de agua (por ejemplo para caja con rejilla sistema 45)
- 2 resistencias (1 kΩ y kΩ 10) por la unidad del sensor, placa perforada, cables
- Recinto impermeable (p. ej. para rejilla 45 sistema)

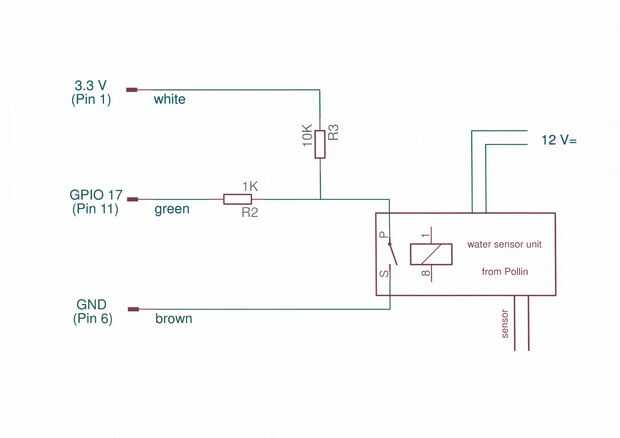

El sensor de agua debe ser conectada a los pines GPIO. La configuración de la figura 3 permite lectura alta o baja en GRIO 17 (pin 11) según el estado del sensor de agua.
Cuando se detecta agua, el relé se cierra y tira 17 GPIO de 3.3 V (alta) hasta GND. alternativamente, un sensor puede ser conectado a 18 GPIO (pin 12) por consiguiente. Sin embargo, el significado de alta y baja es aquí al revés, es decir, el relé está cerrado por condiciones secas. Que da más flexibilidad en el uso de cualquier unidad de sensor de agua y el correspondiente pin GPIO puede seleccionarse en el guión y por lo tanto indirectamente el tipo de sensor.
Si se utilizan dos sensores en total (sí, también es posible) es más conveniente si son de tipo diferente. Si son del mismo tipos la secuencia de comandos debe ser ajustada para cualquier GPIO pin 11 o 12 dependiendo del tipo de sensor.
Usando una placa perforada permite montar bien las pocas partes de electrónica (resistencias y cables) como una especie de prototipos de circuitos. Encaja perfectamente en la parte trasera de la placa LCD sin causar problemas de colocación de la placa de LCD en los pines GPIO de la RasRi.

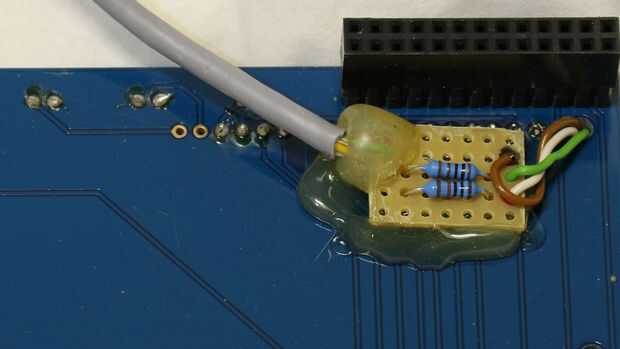

La placa perforada se pega a la placa del LCD con una pistola de pegamento caliente del derretimiento (fig. 4). Fíjese primero en la posición correcta! Los cables pueden soldarse al extremo superior de los pines GPIO requeridos y pasa a través de orificios en el Adafruit PCB (circuito impreso), véase la fig. 5.
