Sistema de alarma de incendio (2 / 2 paso)

Paso 2: ¿Cómo podemos establecer una conexión?

En primer lugar, mantenemos a todo este material. Y estamos listos para empezar.

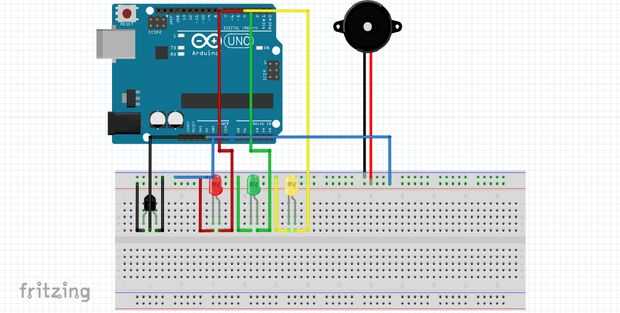

• LED rojo; pin 2
• LED amarillo; PIN 3
• LED verde; pin 4
• Entradas de zumbadores trajeron una entrada más Polo y otra entrada polo negativo.

• El sensor también está conectado de manera similar. Pero la entrada del sensor medio pin A0 o Anolog 0.

Y hemos establecido una conexión con todos los materiales de este. Paso siguiente es código de proyectos de sistema de alarma de incendio.

Nota este código; función de "void_t" es para zumbadores trabajando.

led_k = rojo, led_s = amarillo, led_y = verde

 int led_k = 2;int led_s = 3; int led_y = 4;void setup() { Serial.begin(9600); pinMode (led_y, OUTPUT); pinMode (led_s, OUTPUT); pinMode (led_k, OUTPUT); } void loop() { float temp = (5.0 * analogRead(A0) * 100.0) / 1024; if(temp>30) { digitalWrite (led_y, LOW); digitalWrite (led_k, HIGH); digitalWrite (led_s, LOW); t(); } else { if(temp>26) { digitalWrite (led_y, LOW); digitalWrite (led_k, LOW); digitalWrite (led_s, HIGH); t1(); } if(temp<26); { digitalWrite (led_y, HIGH); digitalWrite (led_k, LOW); digitalWrite (led_s, LOW); noTone(7); } Serial.print ("Temperature Value: "); Serial.print (temp); delay(500); } } void t() { tone(7, 494, 500); delay(1000); } void t1() { tone(7, 494, 500); delay(2000); }
