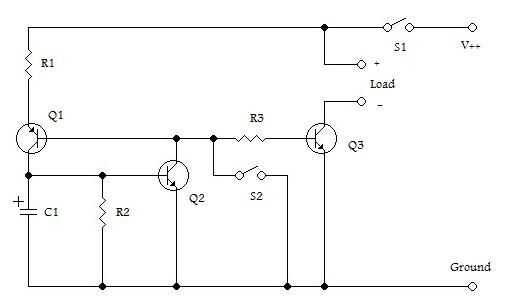

Paso 1: El esquema
R1 = 1k
R2 = 330k
R3 = 4,7 k
C1 = 1uF
Q1 = similar a 2N3906
Q2 y Q3 - desconozco el tipo exacto pero su NPN con HFE de VCE máximo 30V, 800mA corriente máximo de 200
Tuve que probar una variedad de combinaciones de resistores R1 y R2 control marchita se cierre y controles R3 voltaje de la salida. para R3 salida máxima fue en el ~4.7k disminuye gradualmente como la resistencia cae pero cae repentinamente si aumenta.
S1 es un interruptor de encendido/apagado
S2 cuando está cerrado se enciende el pestillo y la salida permanece alta hasta S1 se abre incluso si S2 es reabierto.
La salida de cierre es amplificada a través de Q3 de 4V a 3mA a 4.5V en ~ 100mA a través de una carga de 10 ohmios

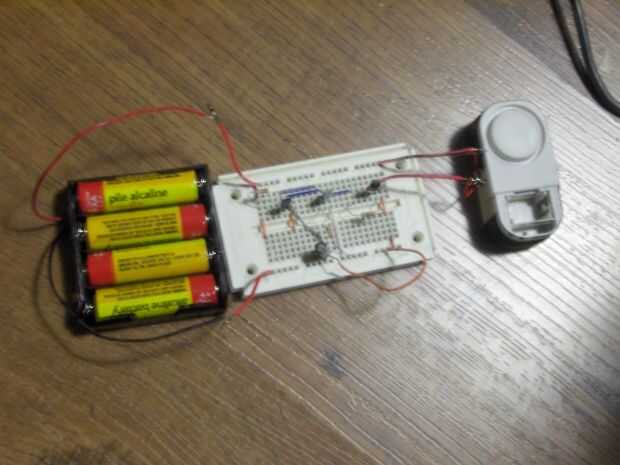

Fuente de la electricidad es un paquete de baterías de 6V (AA x 4)
La mejor parte de este circuito es su soporte por la corriente es 0 uA que no utiliza electricidad hasta que :D
