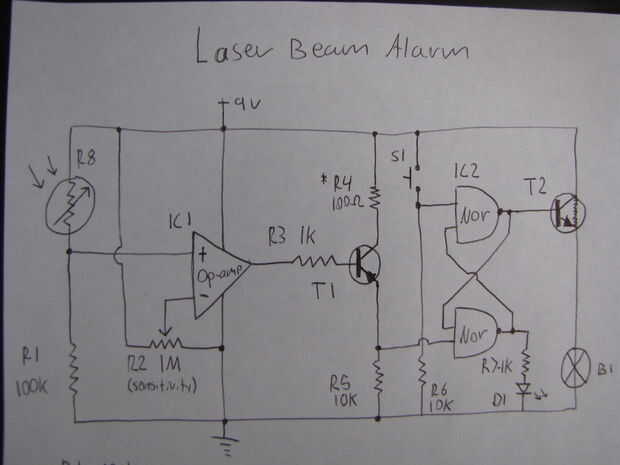

Paso 1: Esquema y piezas
![]()
![]()
hice este circuito basado en dos circuitos básicos, un comparador de op-amp y un pestillo de la puerta NOR. El principio básico (en lenguaje electrónico) es que R2 establece el voltaje de referencia, mientras que la fotorresistencia y R1 crean la tensión de entrada. Originalmente, la salida del op-amp es alta cuando la fotorresistencia está iluminado, pero el transistor PNP invierte esto y permite que la señal a bajo para el pestillo. Yo pude han cambiado las entradas del amplificador operacional también pero por alguna razón que esto no funciona. Con la salida invertida, cuando el fotoresistor es oscuro, la salida del seguro es alta. Esto permite que activará el zumbador o cualquier otra alarma no importa si la fotorresistencia es oscuro o iluminado. S1 se restablece el circuito de cierre sólo si el fotoresistor es iluminada. Puede utilizar una llave para este propósito tan sólo se puede restablecer.
Cuando se le es dado poder al circuito de la alarma se activa automáticamente. Para evitar esto, debe cerrarse S1. (explicado más adelante)
R1 - 100K
Trimmer R2 - 100K
R3 - 1K
R4-100 ohmios (opcional)
R5 - 10K
R6 - 10K
R7 - 1K
R8-fotoresistor
T1-cualquier Transistor PNP
T2-cualquier Transistor NPN
LED D1-verde
B1-zumbador
IC1-Dual Op-Amp
Entrada de IC2-Dual ni puerta (4001)
Interruptor S1 momentáneo
Interruptor de encendido

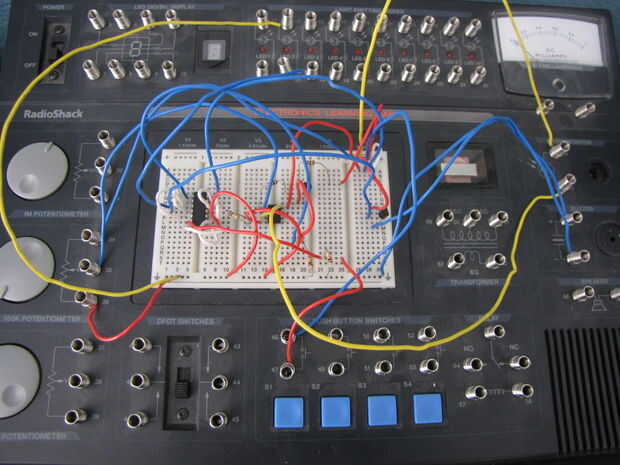

Tablero de prototipo
Puntero Laser barato
Un recinto para poner el circuito receptor
* otros artículos serán mencionados más adelante
