Paso 4: Cableado de los circuitos

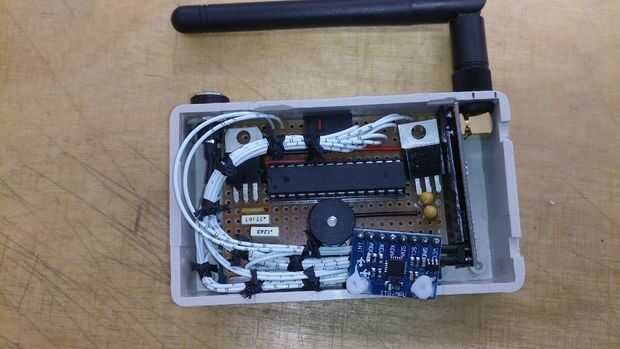

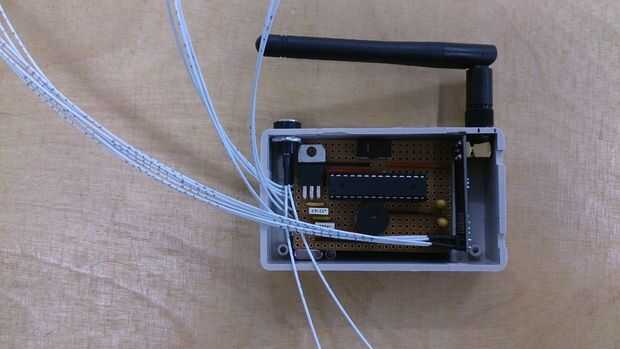

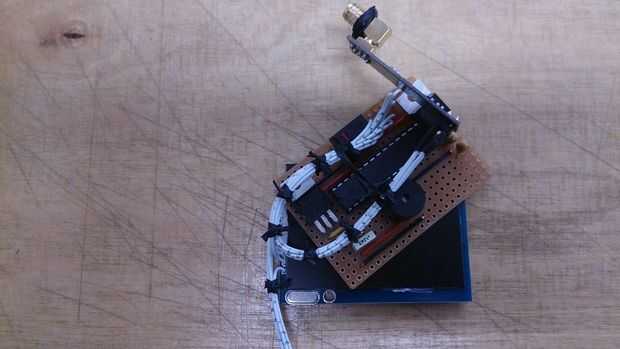

Utilicé el tamaño 24 AWG de alambre para conectar los componentes. Un recinto más grande habría sido útil en este punto. He tratado de garantizar que el dispositivo todavía se pudo quitar de la caja sin necesidad de desconectar ningún cable. La única excepción a esto serían los cables del conector DC. Estos debían ser lo suficientemente largos para permitir que los circuitos internos ser 'revelado' desde dentro del recinto para permitir el acceso a la parte inferior de la tira-Junta y lector de RFID.
Otra consideración es el LM7805. En mi diseño no tiene disipador de calor y este se encuentra cerca del telar del cableado. Estoy usando alambre de grado de aviones que tiene una temperatura mayor que el cable estándar, y yo puedo apreciar no está fácilmente disponible. Tengo también prueba utilizando sólo una fuente de 9V por lo tanto estoy seguro lo caliente conseguirá este dispositivo si alimentada por un sistema eléctrico de 12V motos. Una alternativa sería utilizar un convertidor DC-DC, ya que éstas son más eficientes y producen menos calor.
