Paso 2: El Sensor de PIR

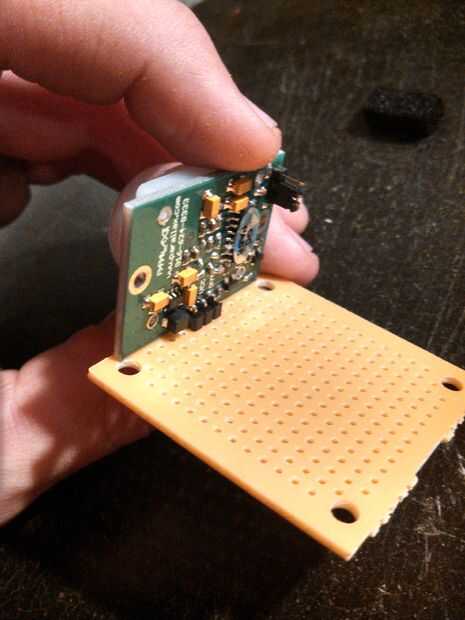

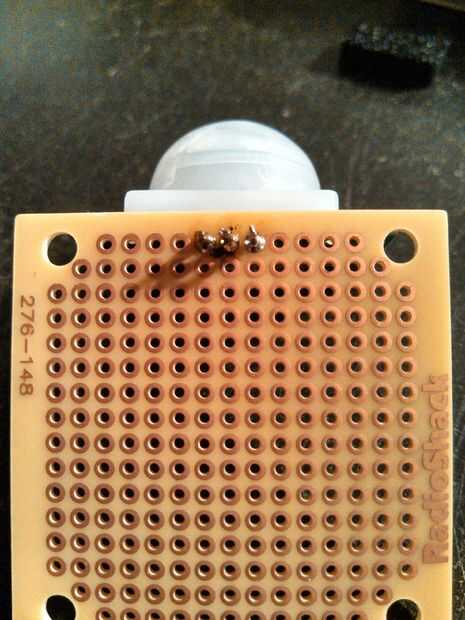

Una vez que dos de los paquetes, coloque los tres pernos del sensor en el PCB. Mirar el cuadro para ayudarle. Una vez que lo coloca en la primera fila, adelante y soldadura a la Junta. Asegúrese de que la soldadura en el lado con las teclas de metal, no el lado en blanco.

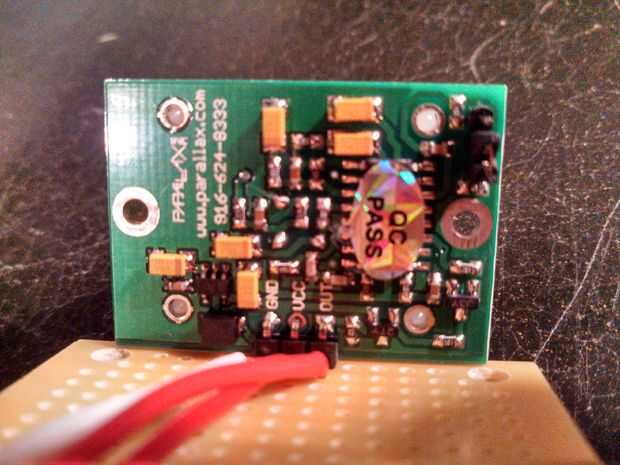

Una vez que usted tiene soldado en totalmente, mira de cerca las clavijas. Por encima de ellos debe decir "VCC" "GND" y "OUT". El VCC es donde se conecta el + 5V el GND va al suelo y la irá al pin digital 7 el Arduino.

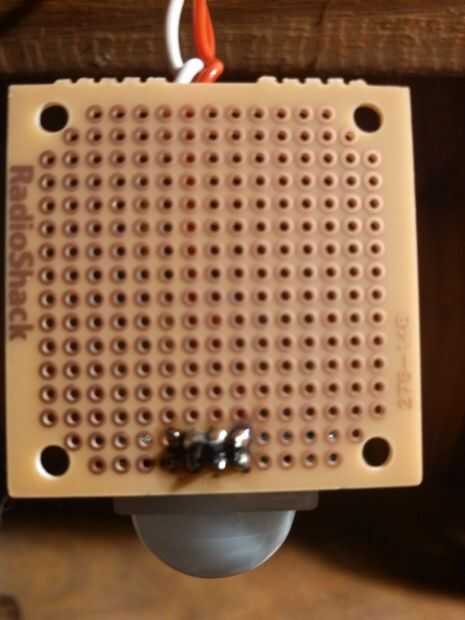

A continuación, la soldadura de tres cables justo detrás de donde usted había soldado los tres pasadores como en la imagen. En la parte inferior del tablero debe tener 6 puntos de soldadura. Esto se debe convertir en 3. Conectar cada clavija en un cable que apenas soldadas. La imagen explica mejor que yo. Asegúrese de que los cables de en que soldadura sean lo suficientemente largos para colocar el sensor donde usted quiere, sea justo a tu lado o completamente a través de la habitación.
