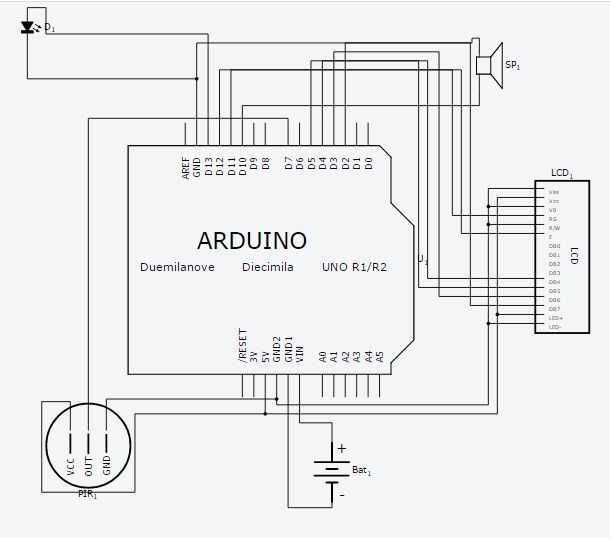

Paso 2: Electrónica necesaria:-

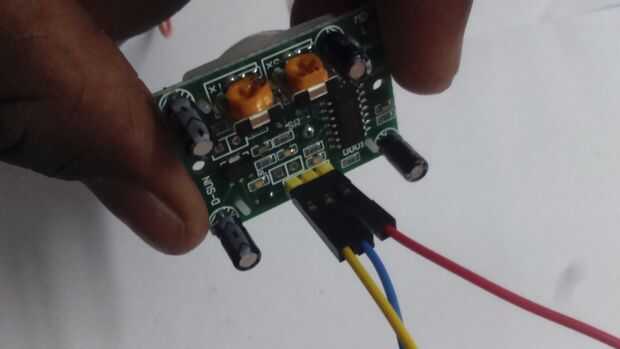

1 conectar Vcc pin del sensor de PIR al borne positivo de la Arduino(5V).
2 Conecte el pin Gnd del sensor PIR con cualquier conector de tierra de Arduino.
3.Connect a perno del sensor de PIR a Pin -7 de Arduino.

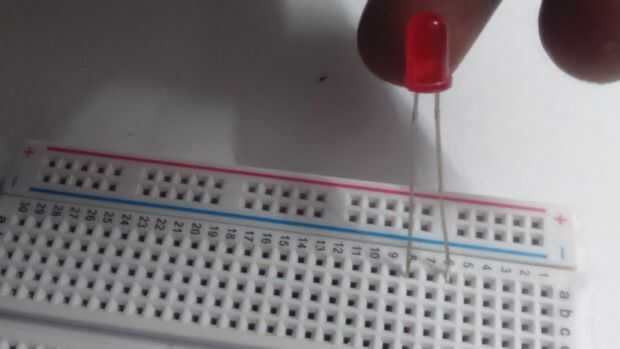

Conexión L.E.D:---

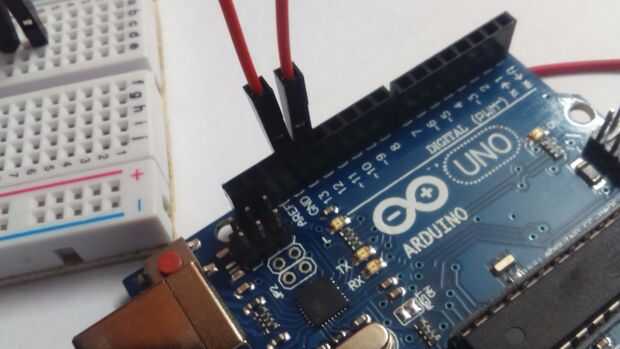

Conecte el positivo (más plomo) terminal de L.E.D a Arduino Pin 13.
Conecte el negativo terminal (menos plomo) de L.E.D a cualquier conector de tierra.

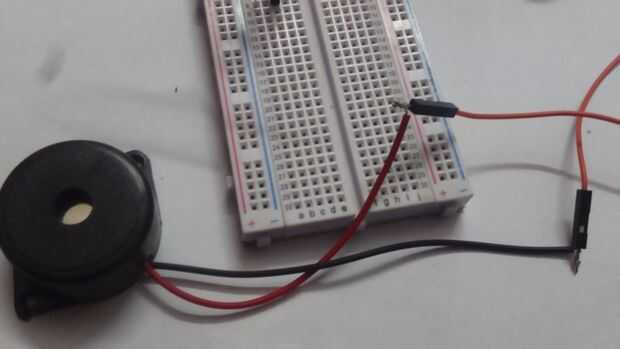

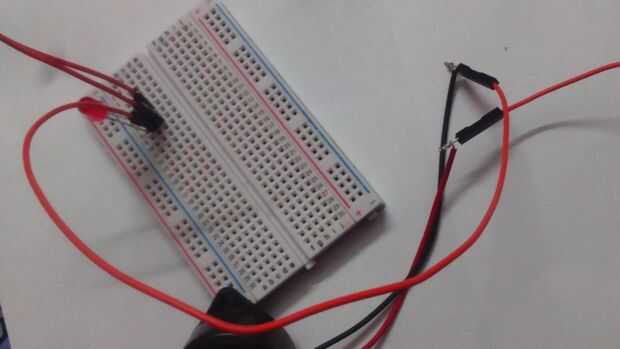

Conecta el zumbador piezoeléctrico:---

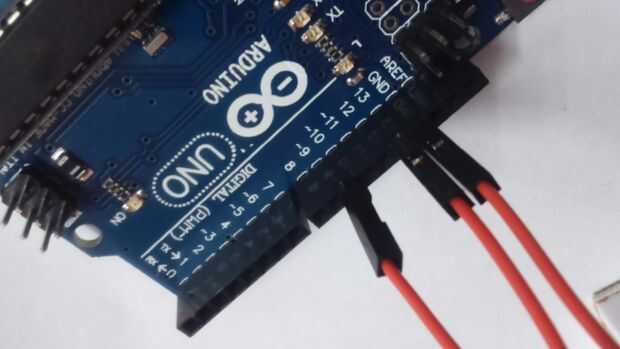

Conecte el positivo terminal(Red Wire) de zumbador para Arduino Pin Nº 10.
Conecte el negativo terminal (cable negro) de zumbador para cualquier conector de tierra.

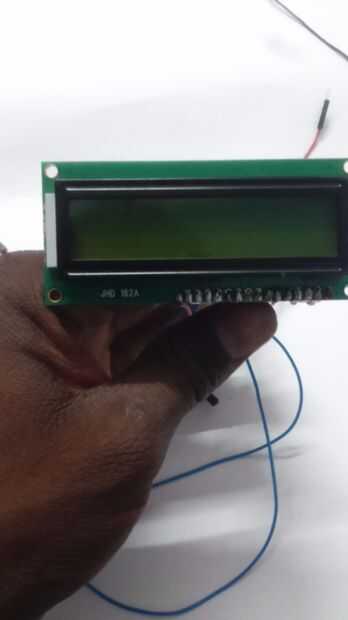

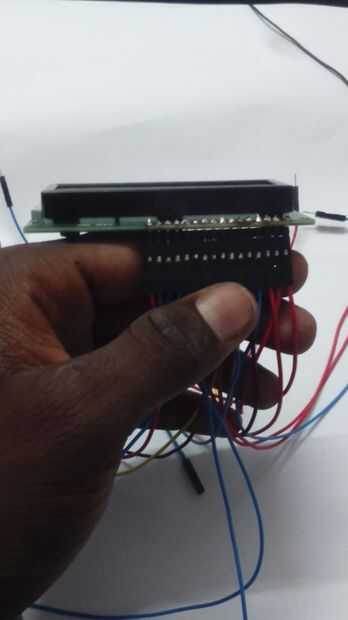

Para alambre de la pantalla LCD a tu Arduino, conexión de los siguientes pines:
Pin RS del LCD para pin digital 12
Pin Enable del LCD para pin digital 11
D4 LCD pin a pin digital 5
D5 LCD pin a pin digital 4
D6 LCD pin al pin digital 3
LCD D7 pin al pin digital 2

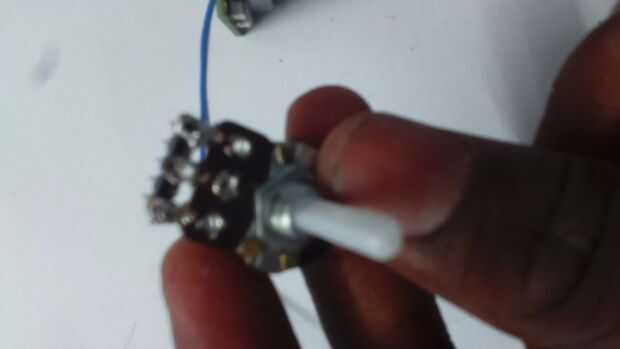

Además, un pote de 10K a + 5V y GND del alambre, con su limpiador (salida) para LCD pantallas pin VO (pin3).
