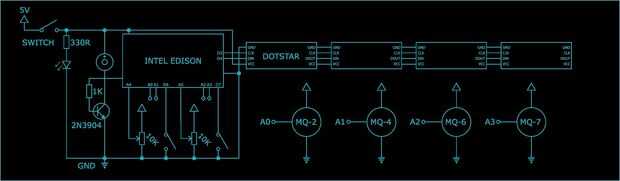

Paso 2: Diseño eléctrico
Energía
El sistema entero es alimentado desde una fuente de alimentación 5V 3A. Cada uno de los cuatro sensores atrae a más de 150 mA, Edison alrededor de 500 mA y los LED de DotStar (en el brillo completo blanco) hasta 2400 mA. Ya que la tira de DotStar nunca será completamente o establece en blanco, el suministro de 3 amperios debería funcionar bien. Todo el sistema se conecta mediante un interruptor de palanca mini. Un solo LED verde está conectado a través de una resistencia de 330 ohm en el riel de 5V para mostrar el estado de energía.
Control
Un Edison de Intel se ejecuta el programa para el sistema de alerta ambiental. El Edison está montada sobre una placa Arduino de breakout, que hace que sea fácil de leer las señales analógicas de los sensores y los potenciómetros. El Edison se conecta en el riel de 5V mediante un cable micro usb. El Edison tiene un radio Wi-Fi incorporada, que permite conectarse a internet sin necesidad de ningún hardware adicional.
Sensores de
El sistema tiene cuatro sensores que conectan al Edison. Cada sensor es alimentado directamente desde el riel de 5V y ha su pin de señal conectados respectivamente a A0 a A3 en el tablero de arranque de Edison. Los sensores también disponen de una resistencia de ajuste de sensibilidad; el MQ-7 tiene una resistencia de 10K ohm y el resto cada uno tienen una resistencia de 20K. El MQ-2 es un sensor de gas combustible (gas licuado de petróleo, propano, hidrógeno y metano) produce un voltaje analógico proporcional a la concentración de 300 a 10.000 partes por millón. El MQ-4 es un sensor de gas metano y tiene una concentración equivalente a la respuesta de tensión. MQ-6 es un LPG, isobutano, propano el sensor. El MQ-7 es un sensor de monóxido de carbono.
Entrada de usuario
Hay dos potenciómetros y dos interruptores de entrada del usuario. Los interruptores se conectan entre los pines digitales en Edison (tirada alto via software) y permitir la selección entre los potenciómetros de ajuste de dos «umbral». Los potenciómetros están conectados a través del riel de 5V y sus limpiaparabrisas conectado a las entradas analógicas restantes de Edison (A4 y A5).
Comentarios de los usuarios
El Edison conecta y controla una sola tira de LEDs DotStar vía SPI. Cada tira es cortada en cuatro segmentos de 10 LEDs y luego conectadas en serie para formar una sola tira, que hace más sencillo control de software. El sistema también tiene un zumbador para retroalimentación auditiva inmediata si alguno de los sensores detecta un valor superior al umbral fijado. El zumbador se conecta a 5V y es controlado por un solo transistor de NPN que es conducido por uno de los pines GPIO de Edison.
