Paso 4: Montaje electrónico
Energía

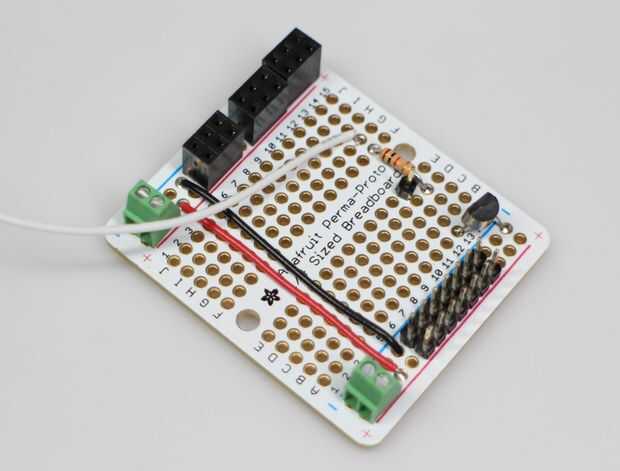

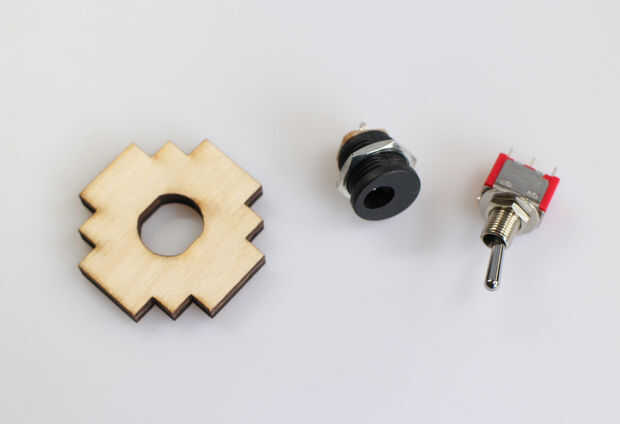

La energía para el sistema es proporcionada por una verruga de pared carnosa con un conector de barril estándar que está conectado directamente con el interruptor de encendido. El conector de barril debe atornillarse en su placa antes de soldar. El cable de tierra está conectado a un bloque de terminales en el protoboard mini. La salida del interruptor se conecta por cable de 22 AWG los orificios adyacentes en el bloque de terminales. Hay macho y y hembra a ambos lados de la Junta de proto para permitir las conexiones de alimentación rápida.
Sensores de
Los sensores están conectados a tableros de breakout (que se pueden soldar en cualquier orientación) por un lado, con cabeceras masculinas y las resistencias en el otro; Esta configuración permite que los sensores para montarse "rasante" con la parte delantera de la placa. Los sensores conectan a Edison a través de los cables puente de hombre a mujer.
Salida

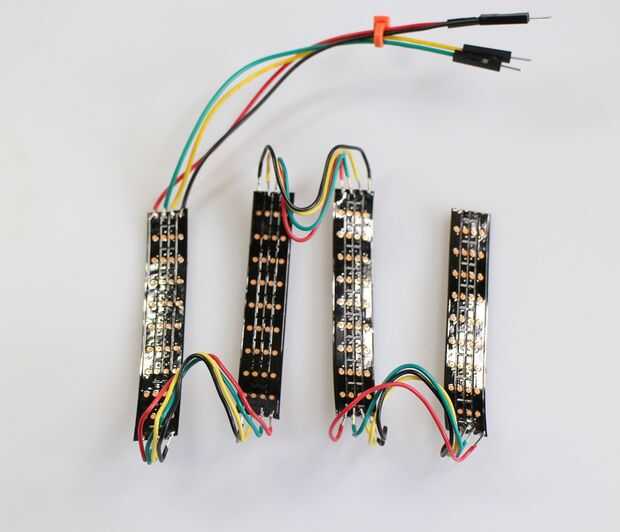

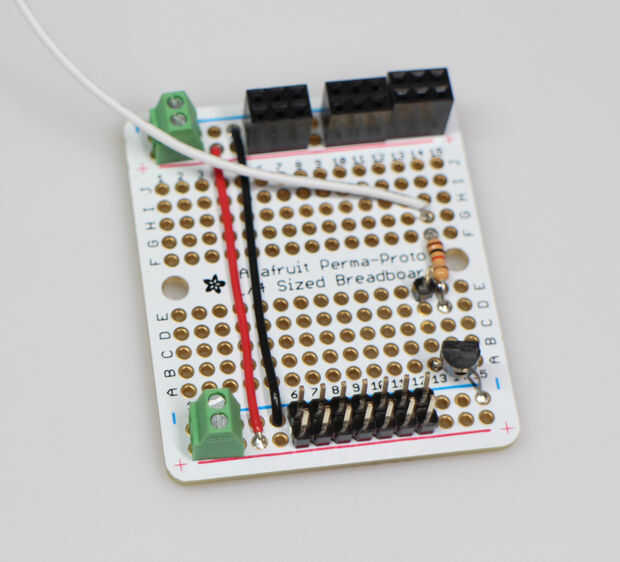

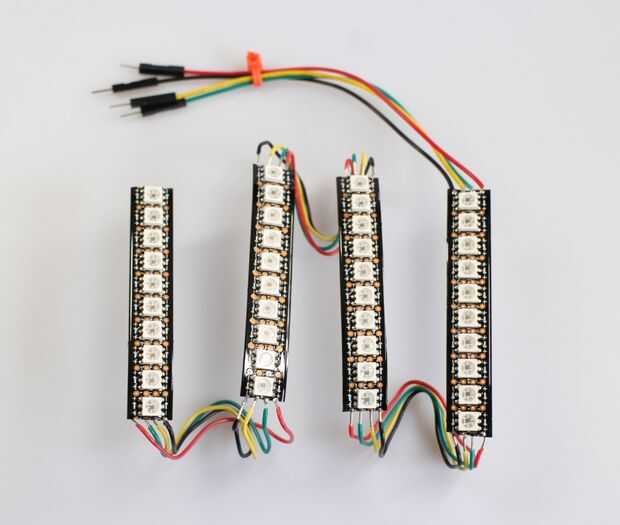

El zumbador es explotado con alambres de Rúbrica femenina para permitir un montaje rápido. La resistencia de transistor y puerta del conductor se sueldan en el protoboard mini con un solo encabezado macho conectado al colector del transistor. Las tiras LED se dividen en cuatro 10 segmentos de LED y a conectar con cuatro alambres entre cada uno. Las almohadillas de cobre minúsculas sobre los LED son especialmente difíciles de soldar, por lo que debe tener cuidado extra para fijarlos correctamente. La tira de LED se rompe hacia fuera con cables de jefe varón.
