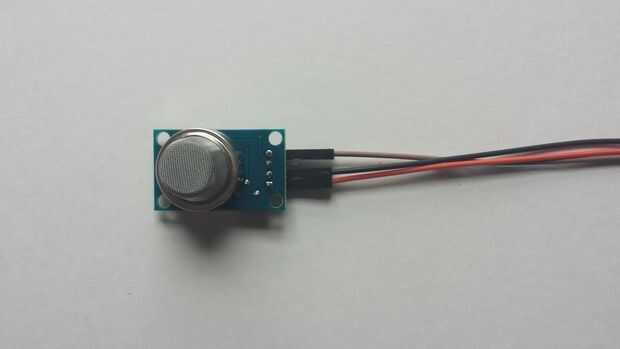

Paso 4: Conexión, calibración y prueba el sensor de MQ135
Conectar
VCC de 5V
GND a Gnd
AO a A0 en su tabla
Calibrar (muy importante)
Este condujo vuelve loca desde hace tiempo, el valor que obtenga del sensor de CO2 debería ser alrededor de 399
Para aprender más sobre el proceso de calibración, por favor revise esto.
Para resumir:
Conecte el sensor a su circuito y dejarlo encendido durante 12-24 h para grabarlo en. Luego de ponerlo en el aire exterior, preferiblemente en el hum de REL 20°C/35%. (la humedad no es tan importante). Leer el valor de calibración como tal
flotador rzero = gasSensor.getRZero(); Espere hasta que el valor de algo (30min - 1h). Recuerde, esto es una medida de la ADC por lo que no puede esperar algún tiempo entre la lectura del sensor y también hacer algunos con un promedio de. Una vez que ha determinado su RZero, ponerlo en el MQ135.h. Nota: diferentes sensores probablemente tienen diferentes RZero!
Ejecutar código de prueba
He subido el código de prueba para este paso, utilicé un LED rojo que enciende para arriba cuando el valor supera un cierto umbral. Usted también puede ver el video de mi ayudante (8 años) la prueba.
