Paso 13: Conectarlo todo

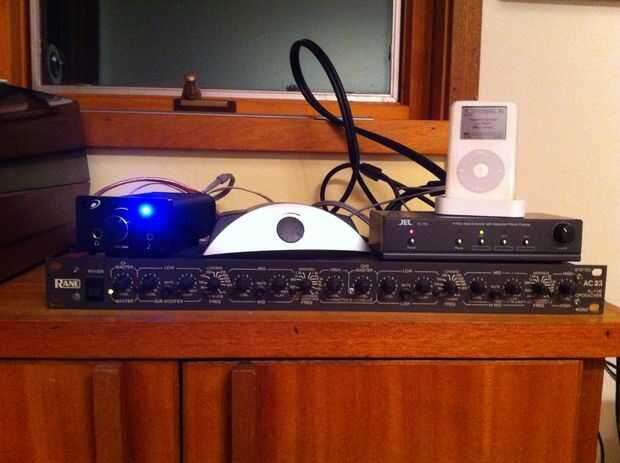

Lo que está sucediendo en la foto es:
El iPod (llena de 256K VBR MP3) corre a TCC TC-754.
Las carreras de TC-754 a la Rane.
Tengo el Rane para dividir la señal de audio en tres trozos: 0-70 Hz, 800 70 Hz, 800Hz y más.
El pedazo de Hz 0-70 va al subwoofer.
La parte de 70-800Hz va al amplificador de 30 vatios por canal de Dayton DTA-100. La DTA-100 va a los altavoces de 2225.
El pedazo de 800Hz y hasta va al Sonic impacto T-6 vatios por canal amplificador. T-Amp va a la Altecs (a través de un L-pad que rellena cada Altec abajo por lo que es el mismo volumen que su superagudo) y los supertweeters (cada uno mediante un condensador, que evita que las frecuencias sub-8K golpeando).
Espagueti de cable!
