Sistema de altavoces portátil con iPod Touch dock (4 / 5 paso)

Paso 4: Montaje Final

Ahora llegó el momento de la parte más difícil de la construcción... abarrotar todo dentro de este caso poco.

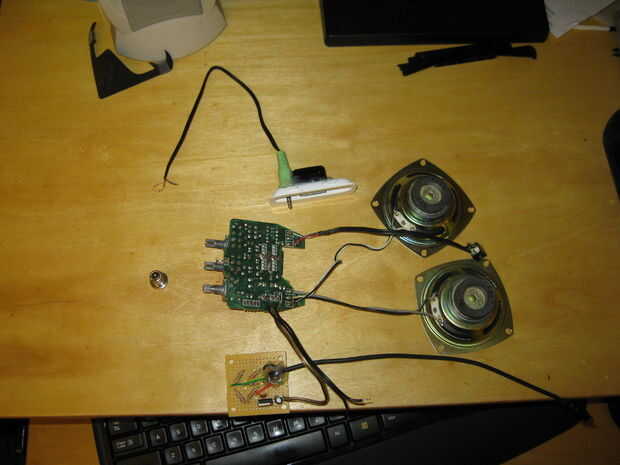

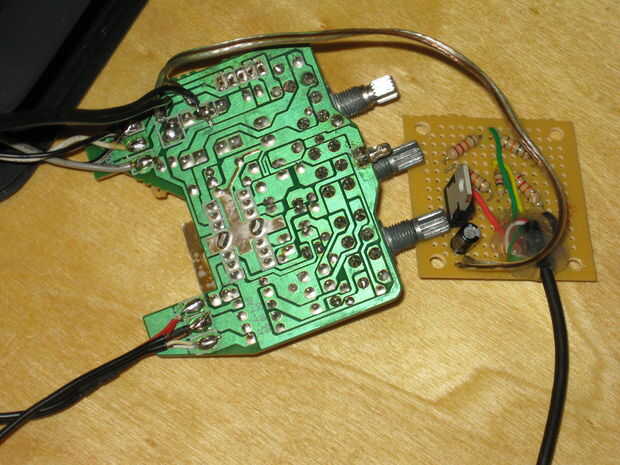

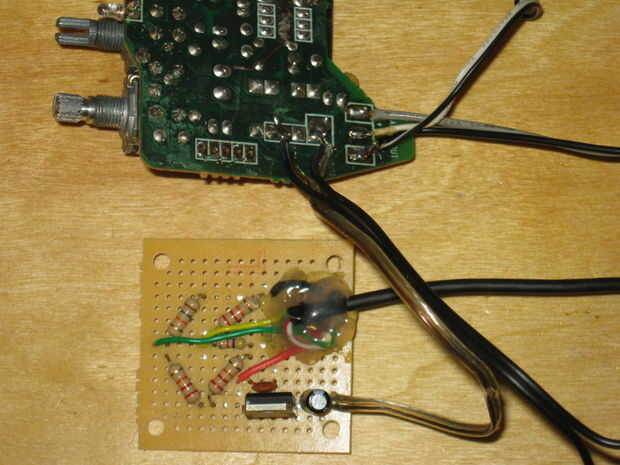

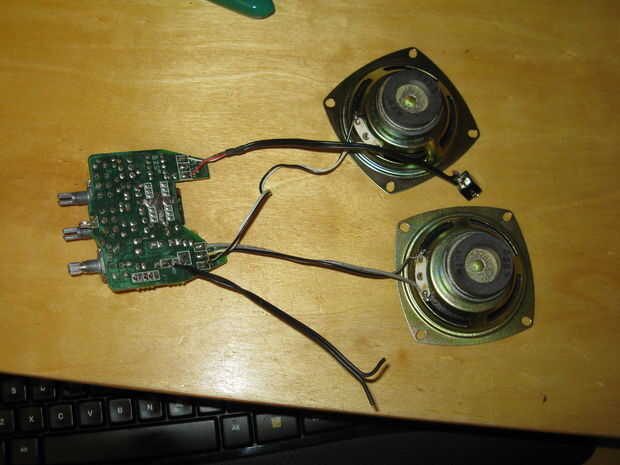

Primero que tenía que hacer preparaciones finales en la electrónica. Así que había acortado los cables a los altavoces y soldadas en su lugar. También acortar el cable para entrada de Audio y soldar a la clavija de audífono en. Los cables que van a la DC gato pelado y estañado en preparación para soldar al conector. A continuación soldar el cable del circuito de carga para el amplificador del altavoz. El despojado y había estañado de los cables de Audio de la base de la preparación para ellos ser soldado al amplificador de altavoz. Ahora todo está listo para funcionar en el caso.

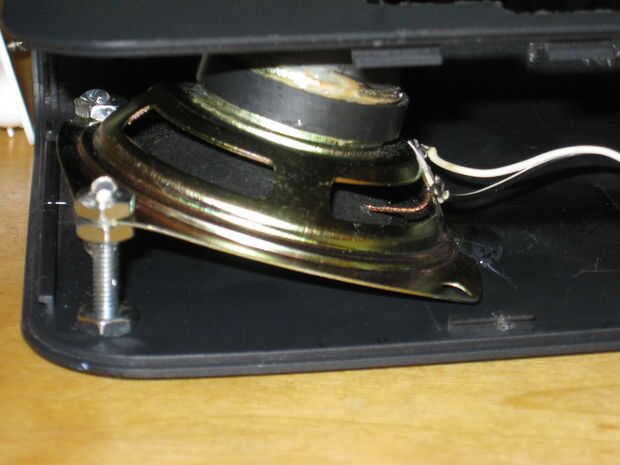

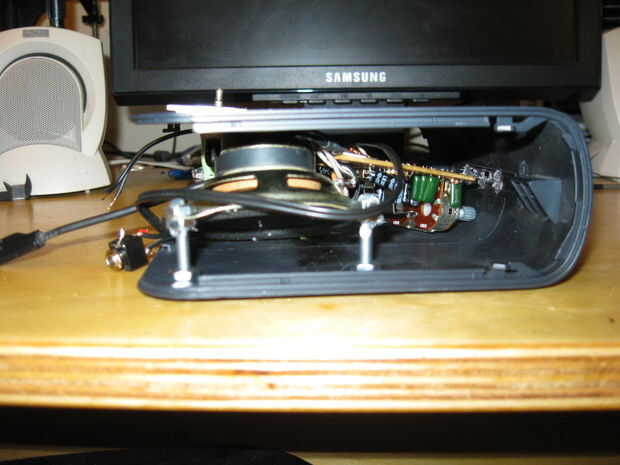

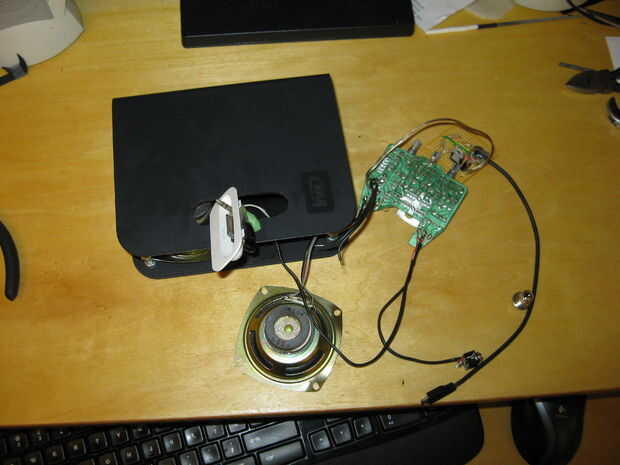

Ahora viene la parte difícil. El altavoz de la derecha fue en primera evitar la separación problemas cuando su tiempo para el muelle para ir. Aplanó las esquinas del altavoz por lo que puede ser sostenido firmemente en un ángulo en los tornillos. Usé un poco de pegamento caliente para ayudar a apretar las tuercas en su lugar y a lo largo del lado opuesto del altavoz para evitar vibraciones. A continuación pongo el muelle a través de su orificio pero izquierda sin garantía. Luego soldar cable audio del amplificador del altavoz del dock.

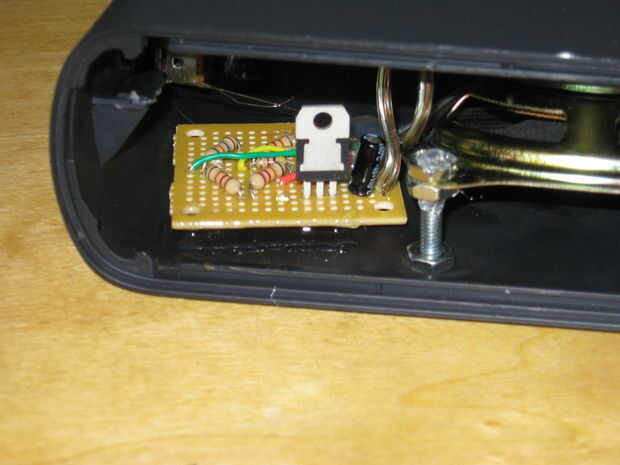

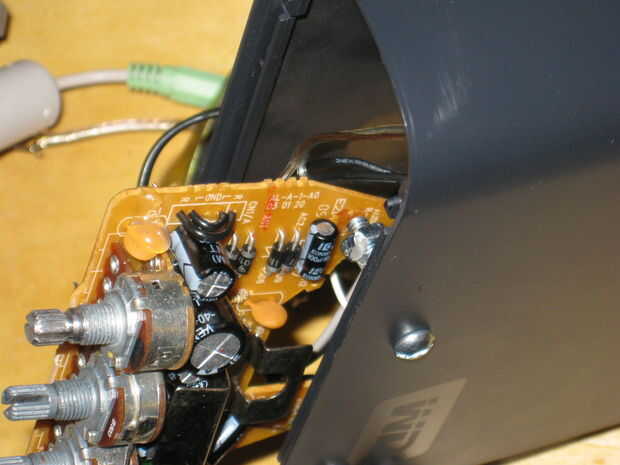

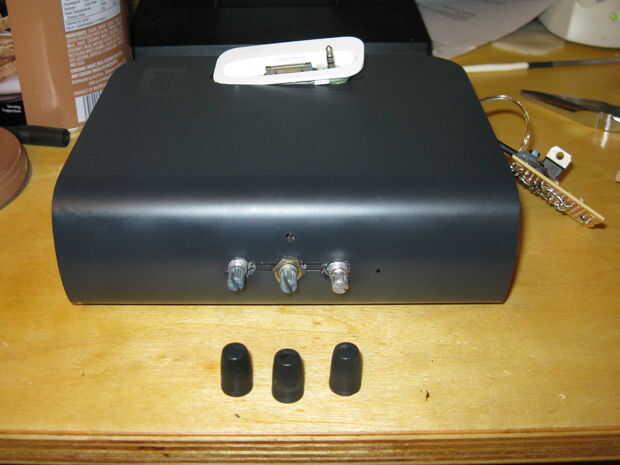

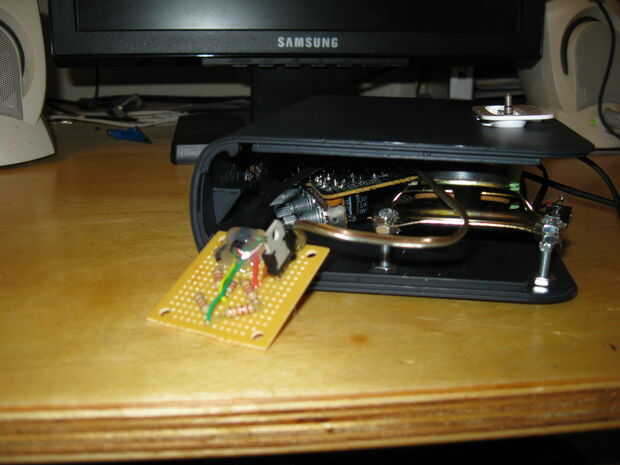

Con que era el tiempo para la electrónica dentro de la caja a la zona en que debe ser. Entonces pude montar el altavoz izquierdo, doblando las esquinas y asegurar con pegamento caliente. Antes de que pudiera montar el amplificador de altavoz tuve que quitar la luz de indicador del LED y la pequeña sección del tablero que fue unido a la amp podría caber en la cara correctamente. Así que tuve que quitar el altavoz izquierdo, tire de la Junta Directiva de la amp. hacer los cortes necesarios con mi cortador de alambre y poner todo junto otra vez. Ahora pude montar el amplificador de altavoces en el lugar. Las macetas en lo amp no tienen arandelas o tuercas así que tuve que tirar uno de una olla que tenía en mano. Con el ampli bueno y seguro que era tiempo de pegar el circuito de carga en la parte inferior de la caja.

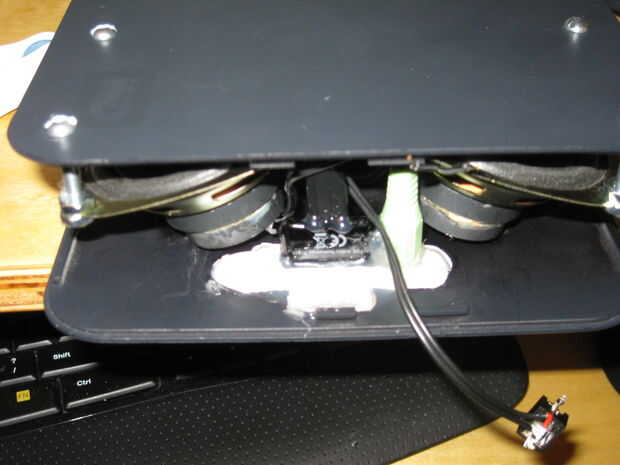

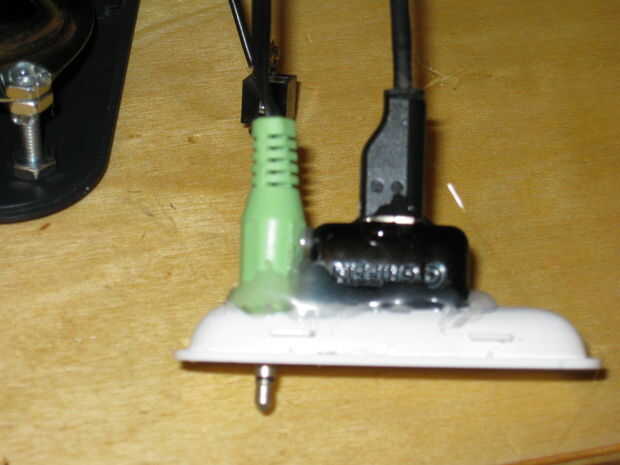

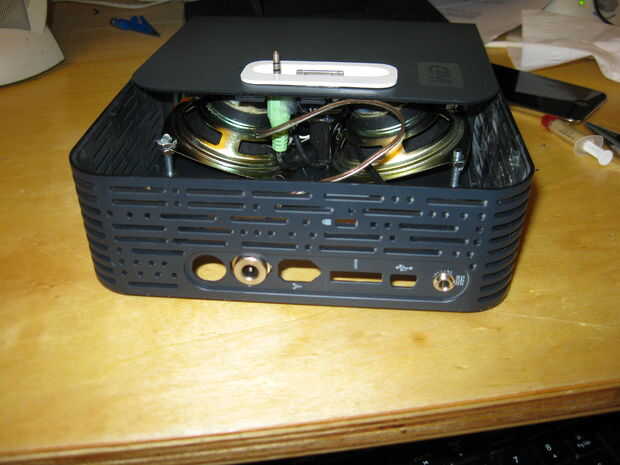

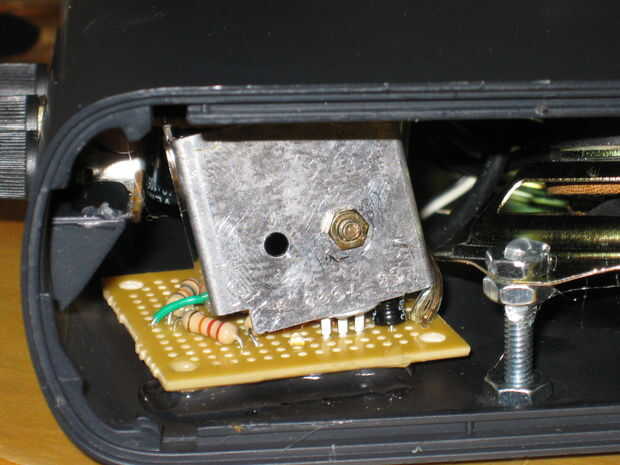

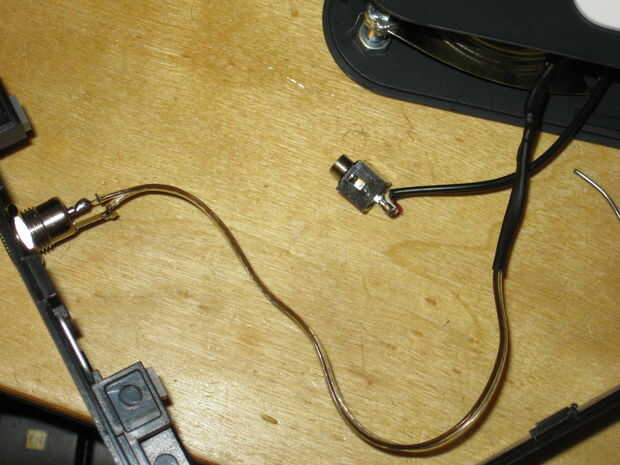

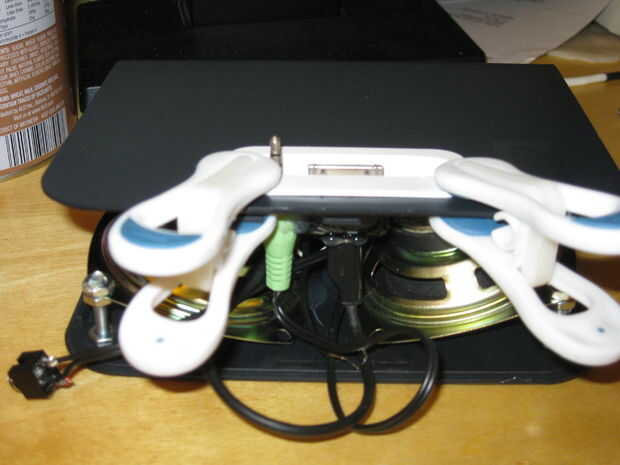

Ahora pude hacer para enchufar el cable USB en el dock. y asegurar con pegamento caliente. Entonces el muelle se montado y pegado en él ranura. Tuve que usar un par de clips para sujetar el muelle en posición mientras pega. Me di cuenta de que mi cable para el enchufe de alimentación subió un poco corto así que tuve que soldar sobre una extensión de él. A continuación adjunto al DC jack en la parte posterior de la caja y soldar el cable en su lugar. Antes de cerrar para arriba un gancho todo para arriba y hecho seguro que funciona. Su una buena cosa hizo que yo no estaba haciendo cualquier sonido / me tiré el altavoz izquierdo y amp out. Noté que cuando quité los auriculares del tablero he dejado la L y R canales abiertos. Por lo que soldados en un par de cables de puente y donde bueno para ir. También he notado que el 7805 se estaba poniendo muy caliente. Así que encontró un disipador de calor y poner un poco de compuesto térmico en él y había atornillada al 7805.

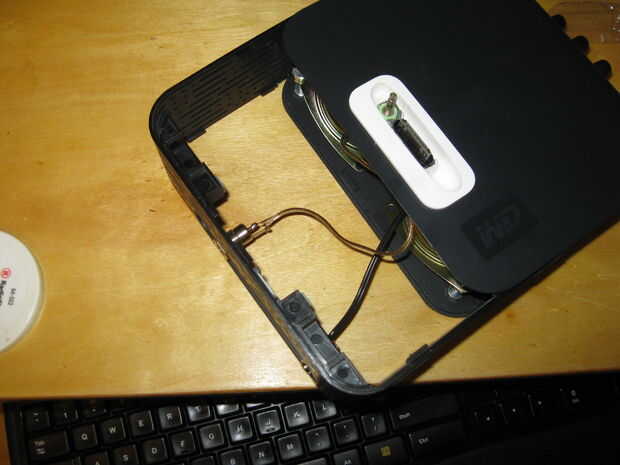

Ahora que todo ha retirado até al conector de entrada de Audio en la placa trasera. También cubrí el poder y conectores de audio con cinta aislante en caso cualquier cosa hicieron contacto con los altavoces.
