Sistema de asistencia con lector NFC Tag y frambuesa Pi (1 / 4 paso)

Paso 1: Lista de materiales

1. Modelo frambuesa del Pi B

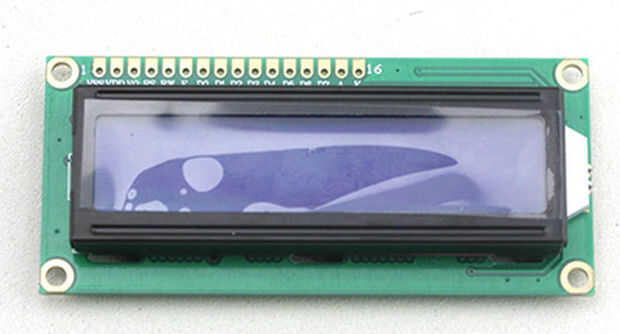

2. pantalla 16 x 2

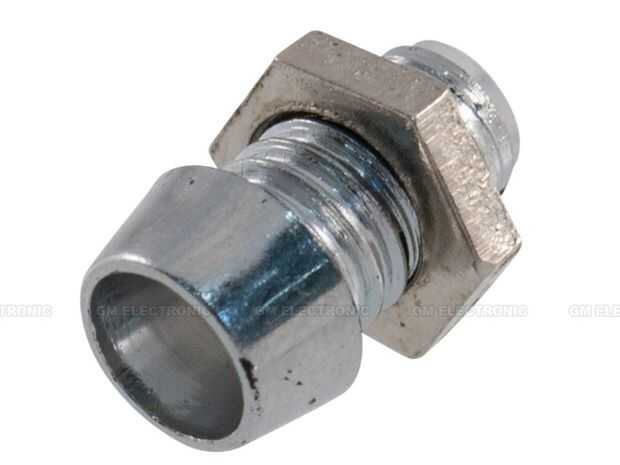

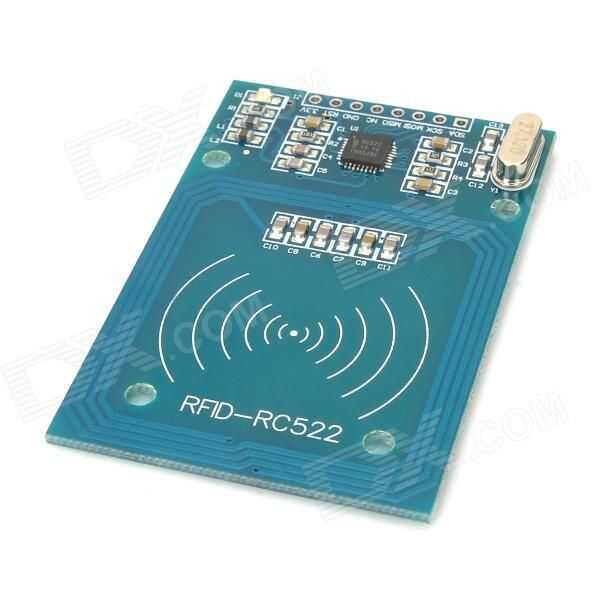

3. Lector RFID Mifare

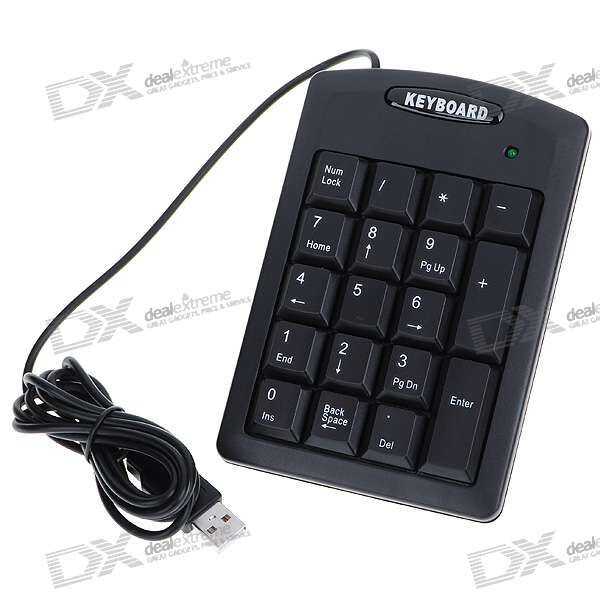

4. Teclado numérico USB
5. Sostenedor del diodo LED

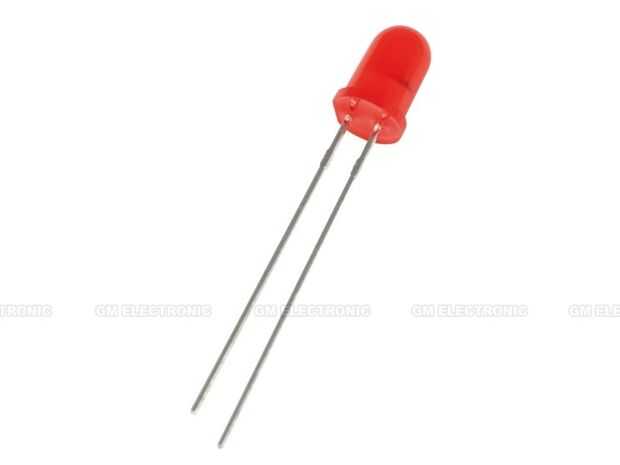

6. Diodo LED rojo
7. Zumbador 3V activo
8. Pequeña placa y cables de jumper varios F-F y M
9. Caja
10. Varios tornillos o pistola de pegamento, resistor del LED, potenciometro de 10 k de la exhibición

Te recomiendo modelo frambuesa Pi B, debido a la LAN integrada y dos puertos USB. De esa manera puede utilizar ya sea LAN + USB o teclado USB y teclado USB WiFi dongle.

Puede usar cualquier pantalla, pero usé HD44780 (la misma pantalla que se encuentran en adafruit), porque bien ha documentado el uso y utiliza sólo algunos pernos de frambuesa.

He elegido lector RFID de 13.56 MHz y etiquetas, porque ya tengo pocos tags con esta tecnología de mi experimentación con mi celular. Has encontrado también buen How To (http://fuenteabierta.teubi.co/2013/07/utilizando-el-lector-nfc-rc522-en-la.html) y con un poco ayuda de Traductor Google modificado dado origen a mis necesidades.

Puede utilizarse cualquier teclado numérico. Los botones de alta podrían ser mejores debido al espesor de la caja. Para la instalación sólo Quite los botones extras con cuchillo pequeño o un destornillador.

LED y LED soporte son puro extra que no son necesarios para que el dispositivo para funcionar, pero son buenos como indicador adicional de las acciones.

Lo mismo es con el zumbador. Sentí que tal dispositivo debe tener su propia voz para dejar a gente que está funcionando.

Protoboard y puentes son para la interconexión entre cada dispositivo porque varios pines (3,3 v, GND,...) se utilizan para más de una parte. Usted puede por supuesto uso soldada Junta, pero quería ser capaz de reemplazar cada parte fácilmente y sólo lo había pegado con pistola encoladora.

También necesitarás unos tornillos o pistola de pegamento para unir todas las piezas juntas. Para el LED necesita resistencia pequeña. Para mi LED rojo he utilizado 68 ohm uno que debe limitar la corriente a alrededor de 19 mA. Dependiendo de su LED puede calcular valor de la resistencia por ejemplo en esta dirección. Corriente máxima GPIO se discute en varios foros pero no pasar de 20 mA. Potenciómetro es para ajuste de contraste de la pantalla.
