Sistema de bloqueo de zumbador de juego (3 / 3 paso)

Paso 3: Esquema de cableado de edificio real

Para instrucciones de construcción real, vea el video de youtube adjunto.

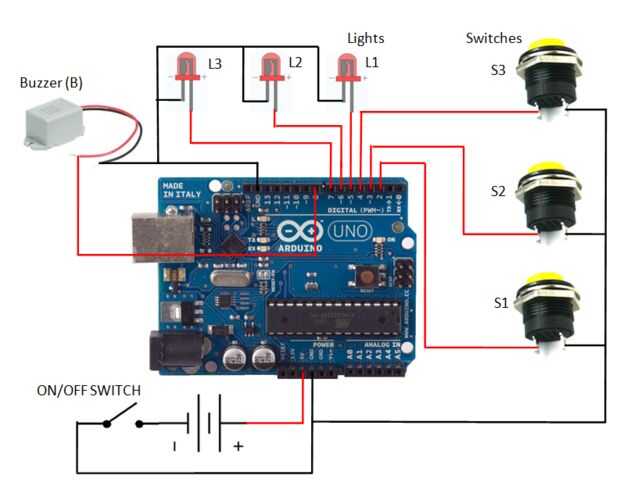

Se adjunta es el esquema de cableado que usé para configurar la placa arduino.

No tengo el gato en el esquema de cableado, puesto que actúan como conectores de un casco a otro. Si necesita cualquier ayuda comentario a continuación.
