Paso 3: La caja de la batería

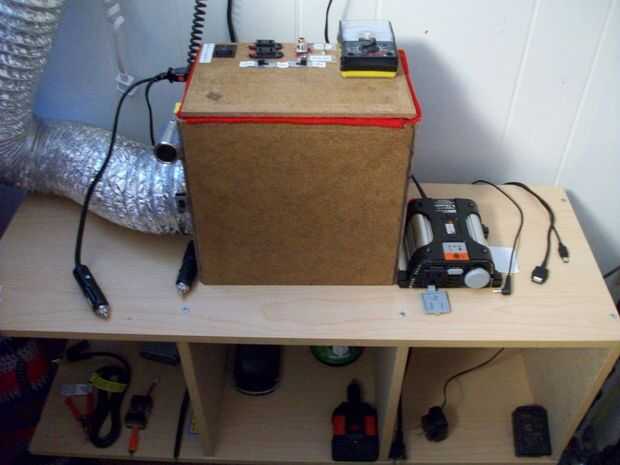

El cuadro está hecho de madera que obtuve de la parte posterior de nuestros gabinetes de cocina cuando remodeló la cocina.

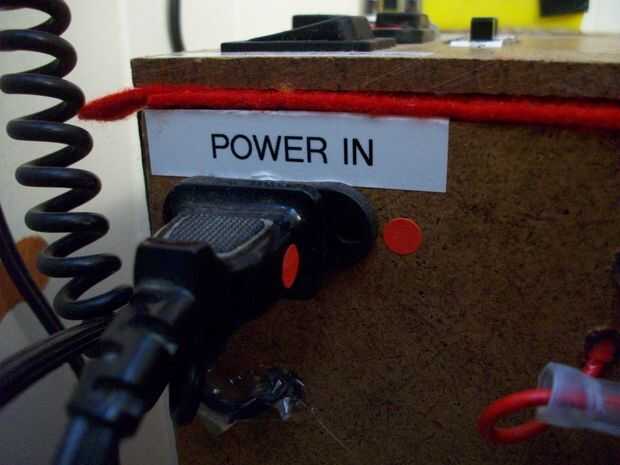

Todo encima de la caja de batería está etiquetado así que espero que usted será capaz de entender lo que hace.
Y lo siento pero para algunos la razón mi imagen notas no funcionan en absoluto por lo que voy a tener que explicar las fotos aquí.

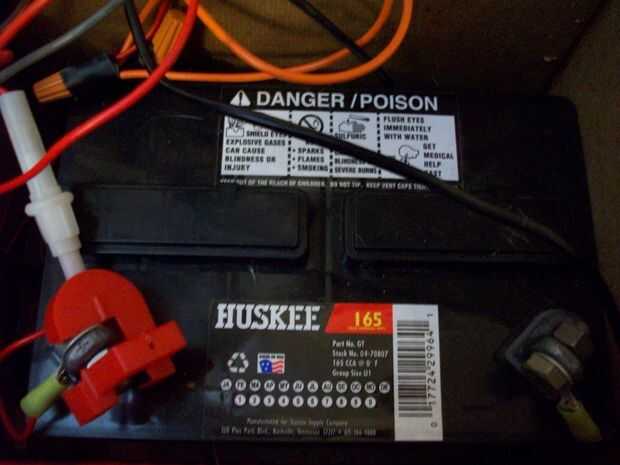

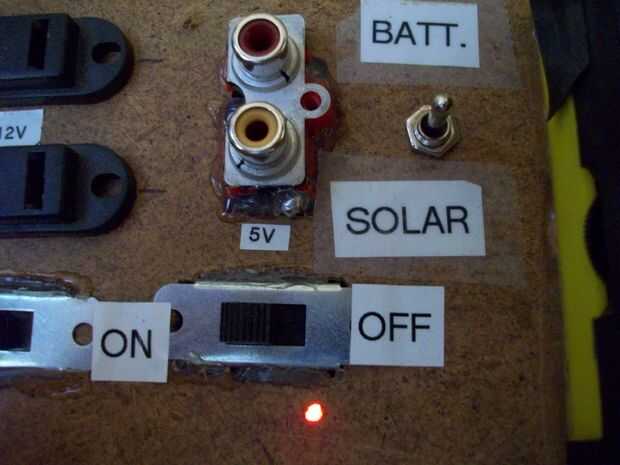

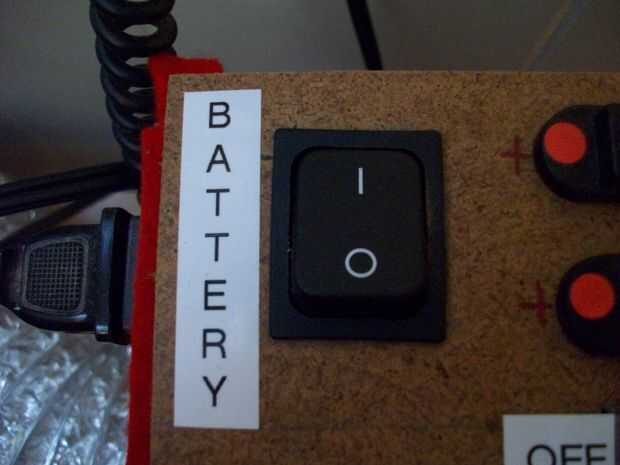

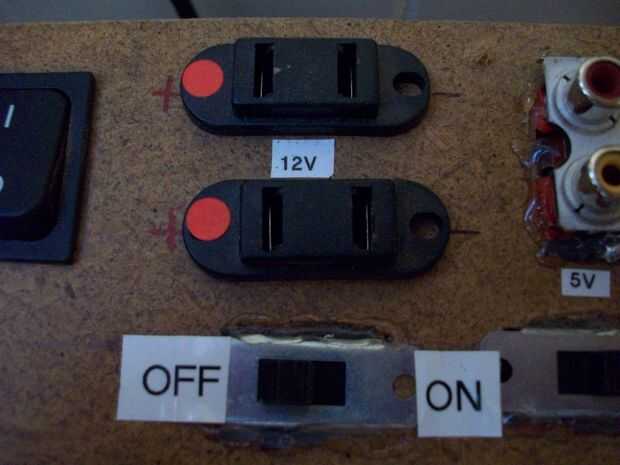

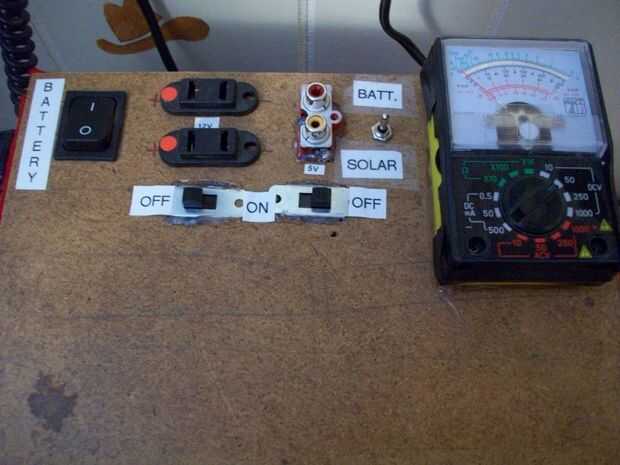

En las 3 primeras fotos vemos la parte superior de la caja de batería. Es abatible y la tapa alberga todos los interruptores. plug-ins y algunos cables. El resto del cableado se encuentra detrás de la batería dentro de la caja. En la parte superior de la tapa se puede ver el interruptor etiquetado como "batería" que desconecta totalmente la batería desde el controlador de carga. Al lado de eso es de dos plug-ins que son 12v y el interruptor debajo de ellos ambos apaga. Y los pequeños puntos rojos indican el (+) terminal positivo. Lo mismo sucede a los dos enchufes del RCA, son 5v y la apaga ambos. Pero con el pluge RCA, el centro es el (+) terminal positivo y el exterior es (-) negativo. El pequeño interruptor de palanca a la izquierda del medidor controla lo que dice el medidor.

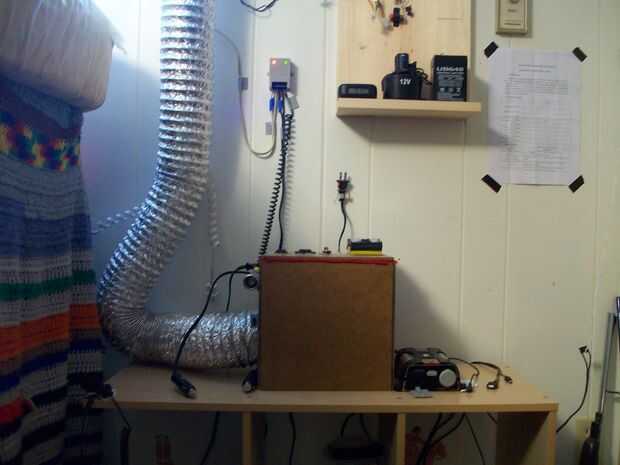

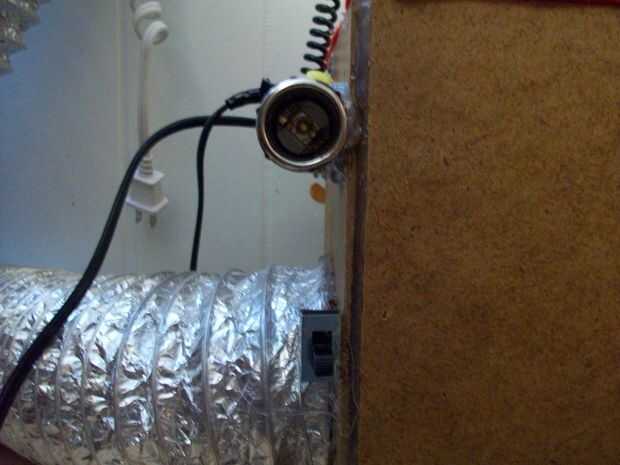

Si usted pregunta qué es la secadora flexible para, es ayudar a ventilar la batería con el fin de deshacerse de los gases que produce. Hay un ventilador dentro de la rejilla de ventilación y se puede ver el interruptor que enciende y bien por debajo de la toma de mechero de 12v.
