Paso 1: El esquema y consideraciones de seguridad

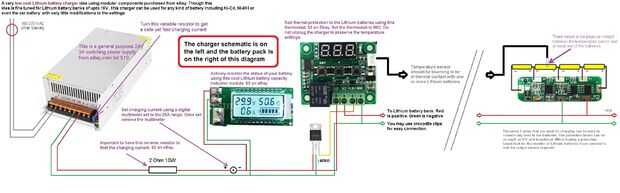

He incluyo el esquema detallado del cargador y la batería. El diagrama sí mismo tiene un montón de notas y etiquetas y debe ser auto explicativo. Puede encontrar más detalles a continuación:
La izquierda es el cargador que tiene las siguientes características interesantes:
1. control de la gráfica constante de la batería - al igual que el que tenemos en los teléfonos celulares
2. batería sensor de temperatura (termostato digital) - esto hace que el cargador adecuado para baterías más sensibles incluyendo NiCd, NiMH y otros.
Por supuesto tanto si estos son opcionales - no dudes retirarlos debe una restricción de presupuesto.
A la derecha es la batería que incluye el circuito de protección de litio - incluí esto debido a las varias historias acerca de los paquetes de baterías del teléfono celular en el bolsillo. Puede quitar este presupuesto debe una restricción.
<< Por favor, tenga en cuenta que esta información se proporciona sin garantía de ningún tipo, aplicar esta IDEA a su propio riesgo. PUEDE comprometer la eliminación de algunos componentes de protección en los aspectos de seguridad del sistema >>
