Sistema de colección de polvo DIY (11 / 12 paso)

Paso 11: Acceso de cable de alimentación

Ahora vamos a hacer el acceso para cables de alimentación. Esta penetración está diseñada para que pueda utilizar una lijadora orbital y otros pequeños dentro de los límites de la caja colectora de polvo. Decidí hacer esto fuera de un pedazo curvado de tubo de desagüe. La curva en el tubo reducen las posibilidades de las partículas de polvo que escapa como no son propensas a entrar en y hasta el tubo. Se disminuye el escape de polvo más añadiendo una Junta de goma en la parte superior de la tubería.

En el paso cuatro ya configuramos esta penetración, por lo que empezaremos añadiendo la Junta de goma. El trozo de tubo de drian tenía vino con una compresión roscado en el extremo, y decidí aprovechar de esto para agregar la Junta. (Si el tubo no tiene este adaptador que vas a tener que desarrollar otro método.)

Desenrosque la guarnición de la compresión. Habrá una una tuerca y un anillo de plástico transparente (esto es lo que es comprimido por la tuerca, por lo tanto, la guarnición de la compresión de nombre.) Reciclar el anillo de plástico transparente o regresar a su escondite de piezas como sus servicios no será necesarios.

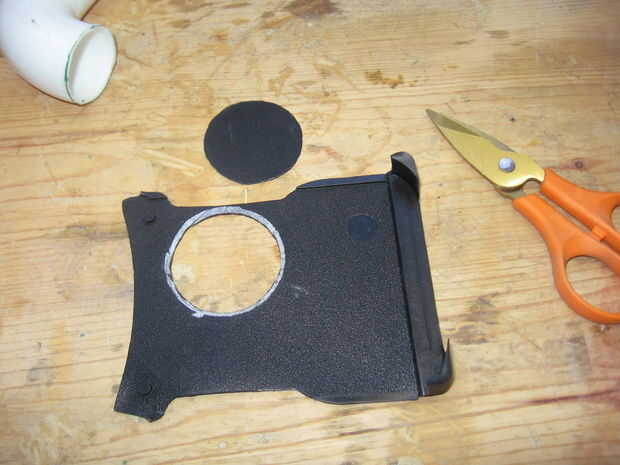

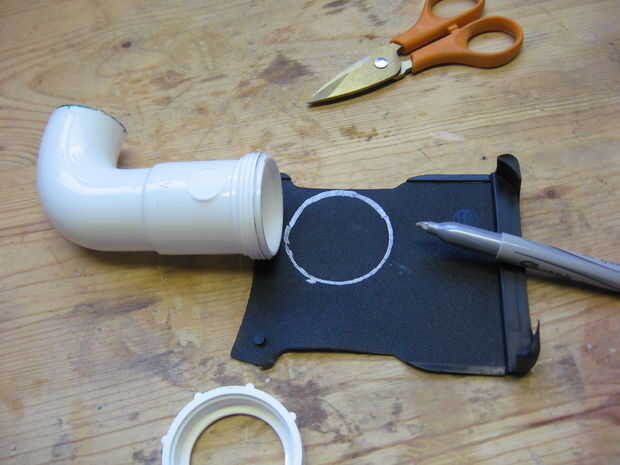

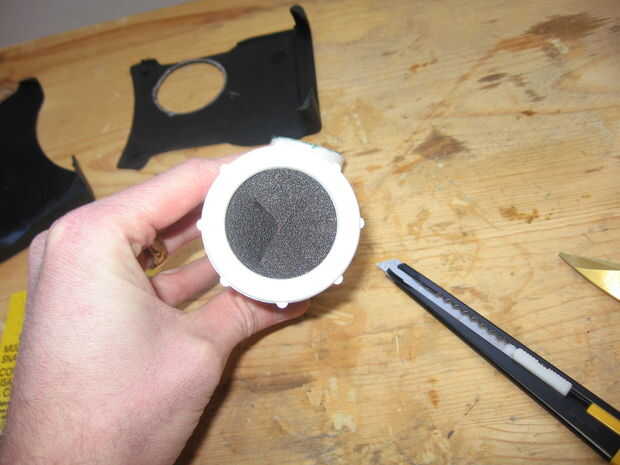

Coloque el extremo del tubo en el material de empaque y traza alrededor de él con un marcador. Luego use un par de tijeras para cortar el material de empaque. Coloque el círculo de material de empaque en la tuerca y el tornillo en el tubo. Una vez está en su lugar corte dos ranuras en el material de la Junta para formar una forma de "X". Esto le permitirá pasar los cables.

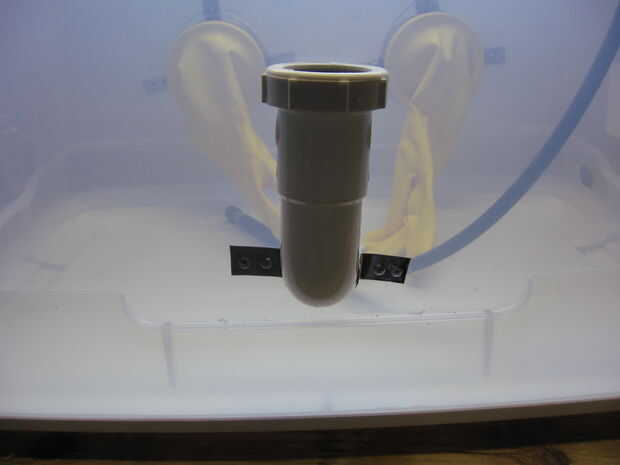

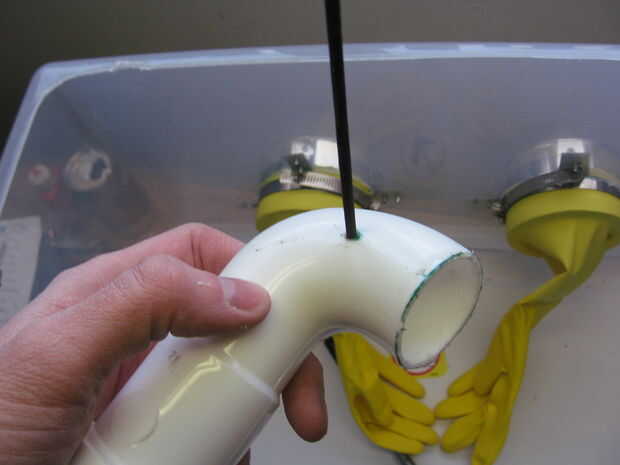

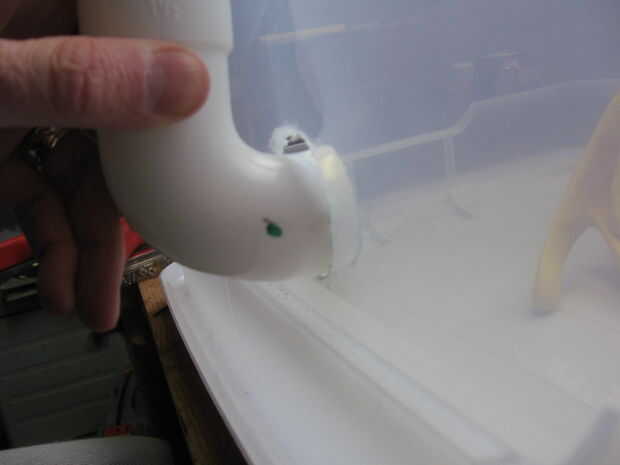

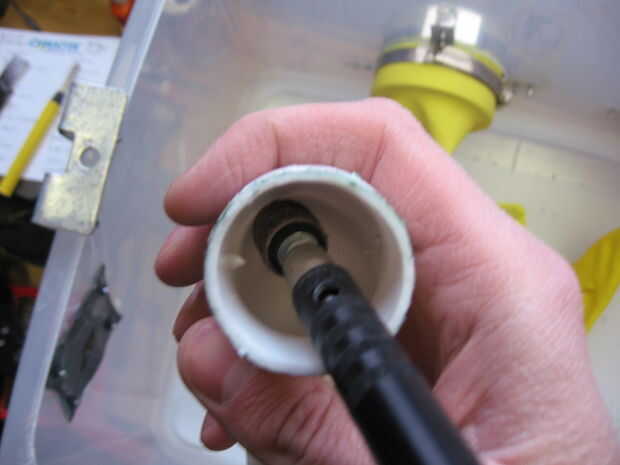

Con la Junta en su lugar ahora tenemos que fijar la penetración al contenedor. Lo hice utilizando la misma técnica de soporte en L que se describe en los pasos de montaje de guante. I utiliza el taladro para perforar dos agujeros en la tubería, limpiar con una Dremel y un archivo de aguja y pop los clavados en su lugar.
