Sistema de Control ambiental (6 / 8 paso)

Paso 6: El sistema de control de cableado

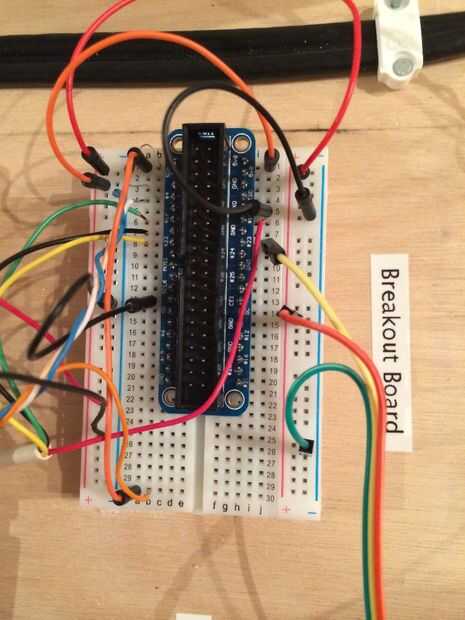

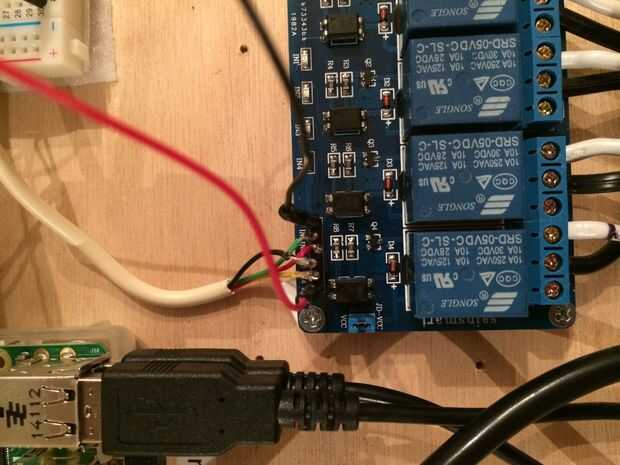

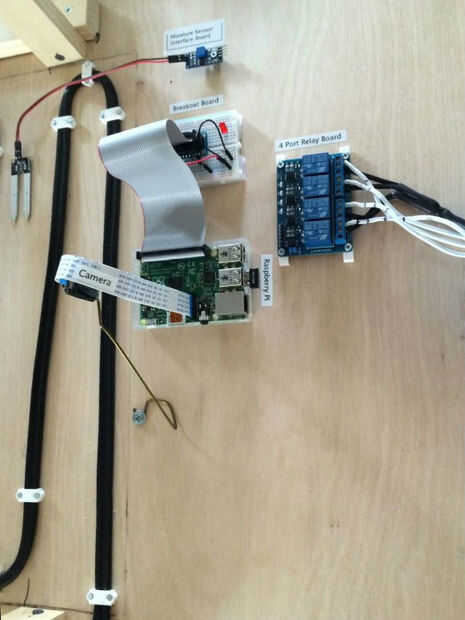

Un paso muy importante fue conectar los cables de la salida de la banda hacia el relé de la placa de relé. La segunda imagen muestra el poder, tierra y los cables de control en el lado de la entrada de la placa de relé. La última foto muestra cómo el breakout junta después de alambré mis 2 entradas (sensor de temperatura del suelo y sensor de humedad del suelo) y 4 salidas (los controles de relé) el Raspberry Pi. Parece complicado pero no lo es realmente.
