Algunas de las partes que puede obtener de su tienda local de electrónica:
1) universal para soldar Junta (ELIMEX): http://www.elimex.bg/product/20010/pl-uchebna-10-8...
2) punta de transistor Darlington (ST) 121 http://www.elimex.bg/product/17811/tip121.html
3) sensor de temperatura LM35 http://elimex.bg/product/16471/lm35dz.html
4) conector de alimentación Molex de
5) 4-pin conector del ventilador del
6) ventilador equipo con opción de control PWM
7) una parrilla de ventilador
9) radiador para la punta 121
10) 4 tornillos con una tuerca de metal lo suficiente para ir a través de los dos fan los agujeros y la parrilla.
11) 2 tornillos metálicos con una tuerca, para empernar la TIP121 el radiador a la rejilla del ventilador de metal
12) pequeño suficiente adecuada convertidor DC/DC de potencia de salida MSP430:
http://www.zahranvane.com/index.php?Route=product/...
13) MSP430 ;)
14) 5 metros blindado 2 hilos del cable de audio (negro, rojo y escudo).
Este sistema también puede ser accionado fácilmente usando una batería de coche (que usé para hacerlo).

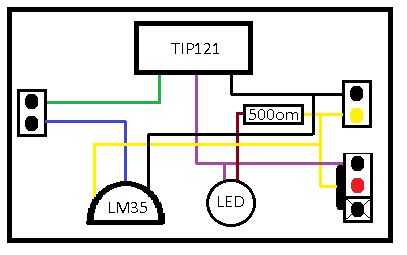

Atención: El esquema de conexión demostrado aquí apoya (fans) no PWM
Éstos con negro y rojo, pero algunas veces un cable amarillo). No son muy agradables controlar con MSP430, porque PWM es lento y se puede oír el pitido. Para utilizar este proyecto con un ventilador PWM, tienes que conectar la señal PWM del ventilador directamente al temporizador PWM pin del controlador y base de TIP121 a un puerto GPIO de elección (usé P1.7 para activar/desactivar el ventilador cuando la temperatura (supera/sube arriba) la referencia). Esto hará que el sistema más silencioso.

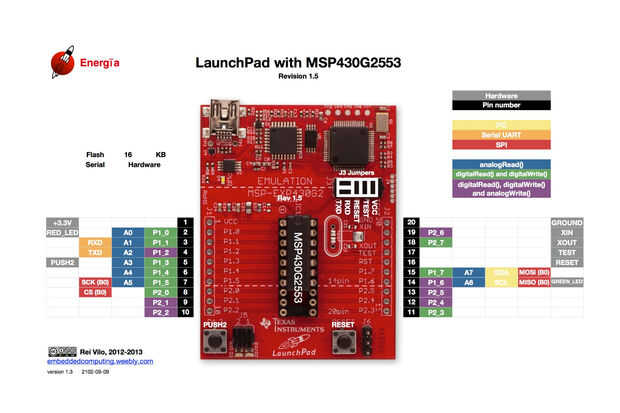

Primero tenemos que echar un vistazo a MSP430G2 conexiones y haga las conexiones eléctricas necesarias. He utilizado P1.0 GPIO para el LED exterior, P1.5 configura como analógico A5, P1.6 configurado como temporizador PWM. Por supuesto, también necesitamos los resistores externos de la k 47 P1.3 y reset.
Todo se puede poner juntos en una 120mm ventilador antiguo poder suministro de caja de la computadora (no es que haya no es una opción mejor, pero que fue lo único que encontré poniendo alrededor)
Utilizando un par de computadora placa base metal espaciadores y tuercas, usted puede asegurar firmemente los PCB en su lugar.
Para el ventilador, compré 4 tornillos largos y tuercas, una rejilla protectora del ventilador de 120mm.

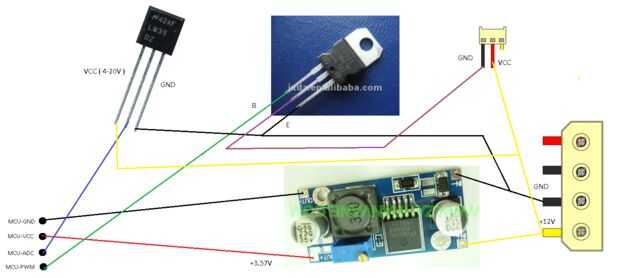

Coloque el compuesto termal al radiador y la 121 punta sobre él con una conexión de la opción del perno. Extender la E, B y C, TIP 121 pines con cables más gruesos y conéctelo al régimen. El LM35 (DZ - para grados centígrados si eres de Europa como yo ;)) puede suministrarse con niveles de variedad de tensiones de 4 a 20V DC. Parece que estaría bien usar aquí 8 voltios ((20-4) / 2), aunque no es estándar y me fui para el 12, de la fuente externa (la batería del coche).
Soldar un cable de puente entre los dos negativos de MCU fuente de alimentación CC/CC para equilibrar las corrientes de tierra así que el MCU puede leer la temperatura correctamente. Añadir un LED externo con una resistencia de 470 ohm para monitorear el error del controlador P. Si se enciende, funde su negativa, si se apaga el ventilador y su positivo.
Ahora tome la soldadura del cable de audio el cable rojo al pin de alimentación de LM35, el escudo del conector de tierra y medio pin (señal de salida) al cable negro, que va directamente a análogo de la MCU. Hecho
Si está utilizando código compositor Studio, puede clonar mi repositorio:
https://github.com/dvdvideo1234/LaunchpadTemperatu...
Si quieres verlo en acción: clave de Youtube: u5_90dXQyIs (sabes... watch? v = clave)
Si usted quiere tomar un botín en el producto final: clave de Youtube: WmvX3N7gXTw
