Paso 2: mando a distancia

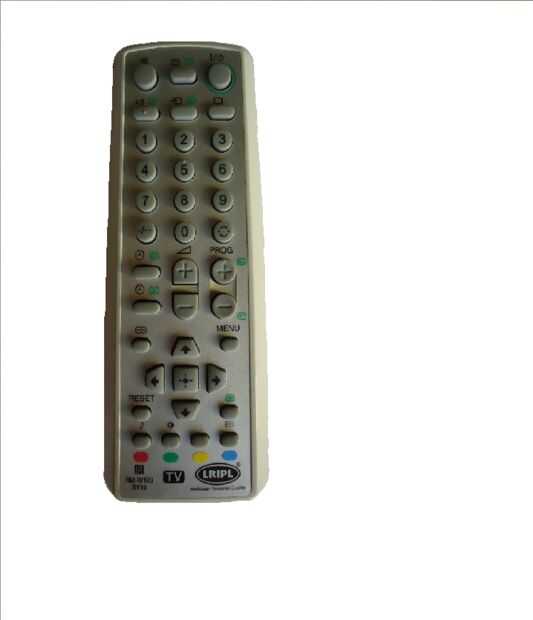

Tengo uso el Control remoto trabajando en Sony infrarrojo Control remoto protocolo. Porque proporciona comunicación exacta, no requiere LOS exactos.

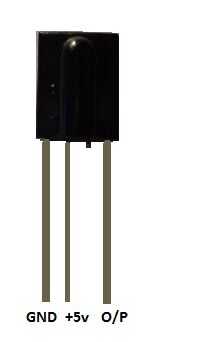

Aparte de esto he utilizado TSOP en el lado del receptor para recibir señales de rayos infrarrojos para descifrar aún más.
¿Si quieres saber qué es exactamente el protocolo de SIRC? Más detalles sobre él y puede hacer referencia a mi anterior instructalble SIRC mando!
El primer paso de este sistema es la selección de las teclas del mando a distancia que desea utilizar para diferentes - diferentes instrumentos.

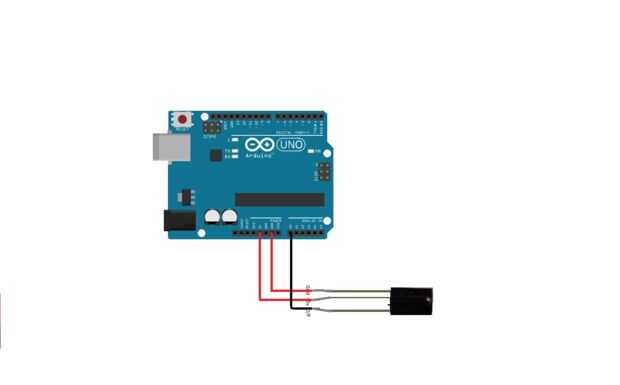

Suponga que usted desea utilizar el "1" para la conmutación en el ventilador, entonces primero conectar el TSOP señal al pin analógico 0 en Arduino. Primero carga el programa que he adjuntado con este paso, a continuación, abra el serial monitor Presione la tecla 1. Usted verá un valor decimal obtener impreso en el Monitor Serial. Tenga en cuenta que valor y según los cambios en el programa Final.
Por ejemplo Let he usado tecla "5" para el Control del ventilador dándome las lecturas 136 en el monitor Serial y desea utilizar la tecla "1" dando las lecturas 155 en el Monitor Serial. Por lo que necesitará sustituir el 136 por 155 todos 's, en el programa final.
Como sabio debe seleccionar total 16 llaves.
- 2 para el Control Manual de nivel de agua.
- 2 para el ventilador encendido y 5 para el cambio de dirección.
- 2 para luz ON-OFF y 2 para Control de brillo.
- 1 carta cuadro indicador Reset.
- 2 para el Control de la cortina.
