Paso 5: Sistema de aparcamiento
Sensores de estacionamiento utilizan un tipo de sonar. El sonar del término es un acrónimo de sonido navegación y radar; se utiliza para el cálculo de la distancia o la dirección de un objeto desde el tiempo que tarda una onda de sonido para desplazarse al destino y regresar.
Un sensor de ultrasonidos es un altavoz o micrófono que emite o recibe el ultrasonido. También hay un tipo que puede manejar tanto en emisión como en recepción.
Sensores de aparcamiento de vehículos están equipados con este tipo de sensor. Sensores de ultrasonido inicialmente encontraron uso en vehículos para detectar obstáculos al aparcar pero ahora está evolucionando en un sistema de aparcamiento automático.
Conecte las clavijas como sigue:-
- PIN Eco (ultrasonido) al Pin 4 de Arduino Junta perno trig (ultrasonido) a 5 perno de la placa Arduino
- Conecte la señal / activar el pin del módulo LED al Pin 6 de una placa de Arduino.
- Aparte de este proporciona + 5 voltios y tierra, a ambos los módulos de Arduino.

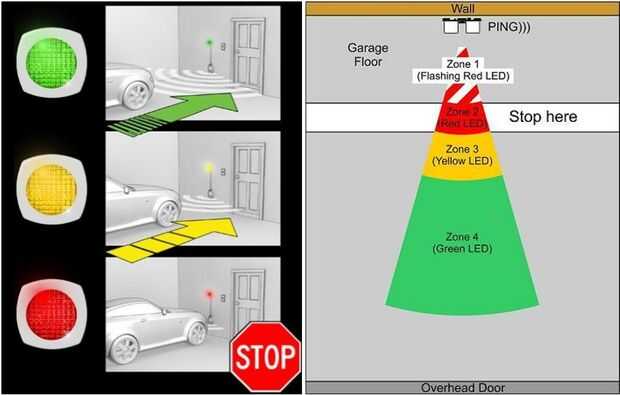

Este sistema de aparcamiento le mostrará una indicación de timbre o luz roja. Siempre que el coche estará a suficiente distancia de la pared le indicará. Aquí he utilizado el módulo LED RGB con rojo terminal Conecte LED al Pin Digital 6.
Para más información sobre este consulte mi anterior Instructable Revertir aparcamiento sistema!
